Разъемы SMA 5G от TE Connectivity

Радиочастотные разъемы EP-SMA 27 ГГц, а также кабельные сборки и адаптеры, обеспечивают низкие вносимые потери, превосходный коэффициент стоящей волны напряжения (VSWR) и другие механические и электрические параметры в соответствии со стандартами 5G, ATE (автоматизированное тестовое оборудование), беспроводных устройств, радарного и измерительного оборудования.
Разъемы имеют аналогичные габаритные размеры SMA-6ГГц, 12ГГц и 18ГГц, поэтому замена компонентов на новое поколение не вызовет проблем.
EP-SMA разъемы выпускаются как для монтажа на печатные платы, так и для обжима на кабель. Адаптеры представлены следующими модификациями: F-F, M-F, M-M. Для кабельных сборок применяются три типа кабеля разной степени гибкости.

Электрические характеристики

• Рабочая частота: 27 ГГц;
• Импеданс: 50 Ом;
• Коэффициент стоячей волны напряжения <1.15 для адаптеров, <1.2 для кабельных сборок;
• Вносимые потери: 0.1*SQRT(f) dB;
• Диапазон рабочих температур: -65…+165°С.

Материалы

• Внутренние контакты: BeCu;
• Изолятор: PTFE;
• Внешний корпус: нержавеющая сталь или медь.

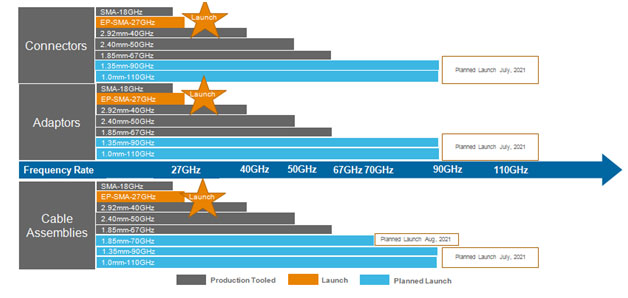

Модельный ряд
