Герметичные разъемы SP17

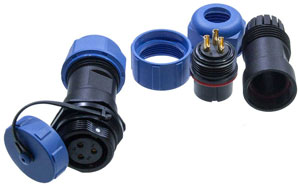

Герметичные разъемы SP17Разъемы SP17 – это резьбовые цилиндрические соединители с классом защиты IP68. Они применяются для соединений кабель-кабель (dockingd type) и кабель-панель.
Для панельного монтажа возможны различные модификации разъема:
с гайкой
с фланцем
с квадратным фланцем и крепежными отверстиями
Сегодня на складе Платан представлены в наличии разъемы для межкабельного соединения, они поставляются парами вилка-розетка. Другие варианты соединителей и монтажа доступны под срок поставки 4-6 недель.

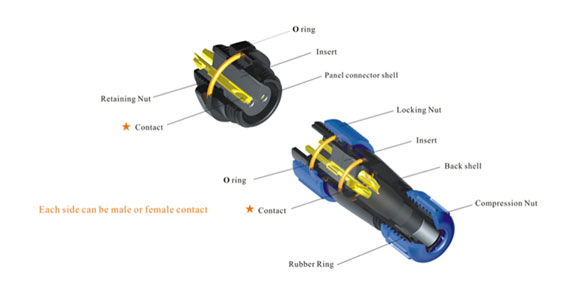

Структура разъемов

Структура разъемов

Каждый типоразмер может иметь как штыревые, так и гнездовые контакты, для панельных разъемов с фланцем предусмотрена защитная герметизирующая крышка.
Разъемы SP17 имеют монтажный посадочный диаметр 17мм, количество контактов от 2 до 10.

Технические характеристики
Рабочий ток: от 3 до 10А, 400-500В
Сопротивление изоляции: 2000 МОм
Внешний диаметр подсоединяемого кабеля: 6-10мм
Класс защиты: IP68
Материал корпуса: Nylon 66, огнеупорный. V-0
Материал контактов: позолоченная медь
Метод подсоединения кабеля: пайка, обжим
Диапазон рабочих температур: -25…+85°С


Кол-во контактов 2 3 4 5 7 9 10
Номинальный ток. А 10 10 5 5 5 5 5
Диаметр контакта, мм 1.5х2 1.5х3 1х4 1х5 1х7 1х9 1х10
Рабочее напряжение перем.тока, В 500 500 500 500 400 400 400
Напряжение пробоя, 1 мин. 1500 1500 1500 1500 1200 1200 1200
Сопротивление контакта, мОм 2.5 2.55 5 5 5 5 5
Сечение проводника, кВ.мм/AWG 2/14 2/14 0.785/18 0.785/18 0.785/18 0.785/18 0.785/18

Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
SP17-3, герметичные разъемы кабель-кабель 3 контакта IP68 пара Weipu под заказ под заказ от 30 - 484.14
от 21 - 499.09
от 12 - 514.05
от 3 - 529.00
от 1 - 620.00
SP17-4, герметичная пара кабель-кабель IP68 Weipu под заказ под заказ от 30 - 514.94
от 21 - 530.63
от 12 - 546.31
от 3 - 562.00
от 1 - 660.00
