Магнитные датчики положения SS490 Honeywell

Магнитные датчики положения SS490Магнитные датчики положения Honeywell работают по принципу Холла и преобразуют измеряемую величину в аналоговый выходной сигнал. Аналоговые датчики поддерживают непрерывный выходной сигнал в зависимости от величины измеряемого магнитного поля, т.е. выходное напряжение аналоговых датчиков прямо пропорционально изменению магнитного поля.
Микросхема датчика (элемент Холла) расположена на керамической подложке. На другой стороне подложки расположен чувствительный резистор, который также обеспечивает температурную компенсацию. Датчики производятся в различных малогабаритных корпусах.
Магнитные датчики Honeywell отличаются минимальным энергопотреблением, поэтому могут применяться в портативных устройствах с батарейным питанием.
Магнитные датчики положения SS490 – это миниатюрные аналоговые датчики Холла, срабатывающие от воздействия магнитного поля рядом расположенного магнита. Датчики SS490 срабатывают на оба полюса магнита. Линейный выходной сигнал датчиков является радиометрическим, т.е. задается величиной напряжения питания (rail-to-rail). Уровень выходного сигнала прямо пропорционален силе магнитного поля. Встроенная в корпус датчика микросхема обеспечивает точность результатов вне зависимости от температурных колебаний в полном диапазоне рабочих температур, от -40 до +150°С.

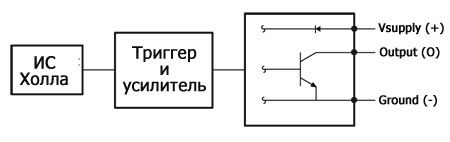

Блок-схема
Блок-схема

Версии датчиков SS490B являются недорогой модификацией базовой серии с более широкой погрешностью нуля и чувствительностью, а также сдвига по температуре.
Обе версии, SS490A и SS490B, имеют выходной втекающий или вытекающий ток стока 1.5мА при питании 5В, 7мА, 25°С.
Для возможности использования магнитных датчиков в различных приложениях выпускаются несколько разновидностей корпусов ТО-92:
SS4XX: прямые стандартные выводы, россыпь
SS4XX-L: прямые длинные выводы, россыпь
SS4XX-T2: формованные выводы, упаковка на ленте
SS4XX-T3: прямые стандартные выводы, упаковка на ленте
SS4XX-S: SMT монтаж, россыпь
SS4XX-SP: SMT монтаж, на ленте и катушке
Модельный ряд магнитных датчиков положения: SS495A, SS495A1, SS495A2, SS495B, SS496A, SS496A1.

Область применения магнитных датчиков положения
Магнитные датчики Холла имеют широкий круг применений: определение приближения, определение присутствия, измерение скорости и количества оборотов.
электродвигатели
измерительные приборы
сварочное оборудование
торговые автоматы
медицинское оборудование
копировальные машины
считыватели магнитных карт
компьютерная и бытовая техника

Основные технические характеристики
Напряжение питания: 5В
Ток питания: 7мА
Время отклика: 3мкс
Размах выходного напряжения: 0,4 В – (Vs – 0.4 В)
Рабочая температура: -40…+150°С

Модель Магнитное поле Линейность Чувствительность Напряжение при нуле
SS495A -670…+670 -1% 3.125 мВ/Гаусс 2,5 В
SS495A1
SS495A2
SS495B
SS496A -840…+840 -1% 2,5 мВ/Гаусс 2,5 В
SS496A1
SS496B
Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
SS496A1, датчик Холла линейный +/-840Гаусс,TO92,4.5-10.5В 1,5мА HONEYWELL  683 шт. со склада от 150 - 121.14
от 105 - 125.09
от 60 - 129.05
от 15 - 133.00
от 1 - 140.00
SS495A1, датчик Холла линейный+/-670Г,TO92,4.5-10.5В HONEYWELL  1305 шт. со склада от 1000 - 170.00
от 700 - 173.33
от 400 - 176.67
от 100 - 180.00
от 1 - 190.00
SS495A, SIP3 Honeywell  1572 шт. 3-4 раб.дня от 354 - 90.84
от 177 - 91.40
от 89 - 96.61
от 45 - 103.16
от 1 - 112.04
SS495A1, TO92-3 Honeywell  996 шт. 3-4 раб.дня от 132 - 104.23
от 66 - 109.32
от 33 - 116.17
от 17 - 124.56
от 1 - 135.14
SS496A1, SIP3 Honeywell  1681 шт. 3-4 раб.дня от 471 - 157.78
от 236 - 157.78
от 118 - 159.44
от 59 - 168.29
от 1 - 179.68
SS495A1, Датчик Холла аналоговый 670G 0.04% TO92 Honeywell  2 шт. 1-2 недели от 10 - 441.38
от 7 - 442.59
от 4 - 443.79
от 1 - 445.00
от 1 - 460.00
SS495A, датчик Холла линейный +/-670Гаусс, TO92,4.5-10.5В HONY под заказ под заказ от 150 - 86.44
от 105 - 89.13
от 60 - 91.81
от 15 - 94.50
от 1 - 96.00
