Токоизмерительные резисторы TL от TE Connectivity

Токоизмерительные резисторы TL Резисторы серии TL – это металлизированные ЧИП резисторы повышенной мощности для измерения тока. Они содержат специализированный металлический резистивных элемент и барьерные слои под паяльными площадками для продления срока службы терминалов. В то время, когда производители полупроводниковых приборов предлагают микросхемы для управления уровнем заряда батарей и низковольтными источниками питания, TE Connectivity предлагает низкоомные шунты в качестве токоизмерительных элементов. Особые преимущества резисторы предлагают в автомобильной индустрии для измерений в EMU.
Резисторы серии TL2B имеют номинальную мощность 0.25Вт, TL2H – 0.5Вт, а TL3A – 1Вт.

Ключевые преимущества
— мощность до 1 Вт при 70°С
— поставка на ленте
— идеальное решение для измерения тока
— широкий диапазон сопротивлений от R001 до 1R0
— полностью автоматизированный процесс монтажа
— корпуса типоразмеров 1206, 2010 и 2512

Технические характеристики

Тип	1206	2010	2512
Диапазон номинального сопротивления	R003-R20	R003-R50	R001-R50
Погрешность	1%
Мощность	до 1 Вт при 70°С, снижение параметра до нуля при 170°С
Диапазон рабочих температур	-65…+170°С
Индуктивность	менее 5 нГн
Температурный коэффициент	75ppm/°C

Система обозначений

TL	3A	R015	F	TE
1	2	3	4	5

1. Серия токоизмерительных резисторов
2. Номинальная мощность: TL2B - 0.25Вт, TL2H – 0.5Вт, TL3A – 1Вт
3. Номинальное сопротивление: R005 - 0.005 Ом (5 мОм), R015 – 0.015 Ом
4. Погрешность: F – 1%
5. Упаковка:
ТЕ – 4000 шт в ленте
TDG – 2000 шт в ленте (только для 2512)

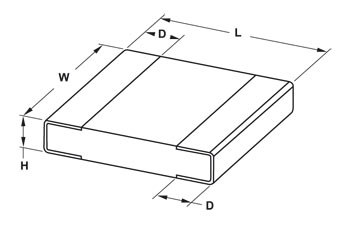

Габаритные размеры

Тип	L	W	H	D
TL2B	3.2	1.6	0.6	0.5
TL2H	5.1	2.5	0.6	0.5
TL3A	6.4	3.2	0.6	0.8
