Конденсаторы X1/Y1 Vishay

Любые импульсные блоки питания создают нежелательные помехи, для защиты от которых используются помехоподавляющие конденсаторы.

Помеха имеет две составляющих – синфазную и противофазную. Для защиты от противофазных помех между фазой и нейтралью применяются конденсаторы типа Х. Они должны выдерживать всплески в сети, не загораться и не поддерживать горение. Конденсаторы Х1 используются в промышленном оборудовании и выдерживают всплески до 4 кВ, а конденсаторы Х2 – в бытовых приборах 250В и выдерживают всплески до 2.5 кВ.

Для защиты от синфазных помех (напряжение между обоими сетевыми проводами и корпусом) используются конденсаторы класса Y. Они применяются на тех участках цепи, где выход из строя угрожает жизни людей. Конденсаторы класса Y1 выдерживают импульсное напряжение до 8 кВ, Y2 – до 5 кВ.

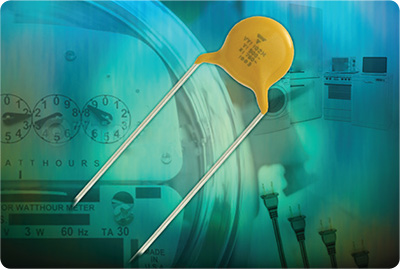

Компания Vishay (крупнейший производитель прецизионных полупроводниковых и пассивных компонентов) выпускает популярную серию VY1 импульсных керамических дисковых конденсаторов безопасности X1/Y1. Их импульсное напряжение достигает 10 кВ, емкость составляет от 10 до 4700 пФ при допуске 10/20%. В начале 2015 года Vishay выпустили новую линейку таких конденсаторов, VY1 Compact, которая отличается портативными габаритами и отличной стойкостью к импульсному напряжению.

Конденсаторы VY1 рассчитаны на обеспечение высокой надежности систем Class X1 (напряжение переменного тока 760 В) и Y1 (напряжение переменного тока 500 В). Такие конденсаторы находят свое широкое применение в РЧ фильтрах и фильтрах источников питания электросчетчиков, а также в бытовой и потребительской технике.

Конструкция конденсаторов состоит из плакированного медью керамического диска и стальных выводов с покрытием оловом, которые герметизированы огнестойкой эпоксидной смолой в соответствии со стандартом 94V-0. Конденсаторы производятся со стальными изогнутыми или прямыми выводами и шагом 10 или 12.5 мм.

Конденсаторы VY1 являются полными аналогами керамических конденсаторов Murata серии DE1.
