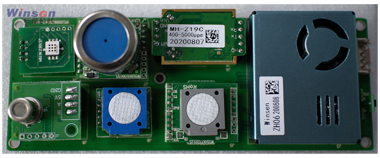

Китайский производитель сенсоров газа Winsen предлагает новый многофункциональный модуль контроля качества воздуха ZPHS01B. Модуль представляет собой готовую плату, которую производитель конечного оборудования может корпусировать в свое изделие.
Модуль ZPHS01B точно измеряет концентрацию различных газов в воздухе и передает данные по интерфейсу UART (уровень TTL).
Модуль ZPHS01B включает в себя:
— лазерный датчик пыли
— инфракрасный датчик углекислого газа CO2
— электрохимический датчик формальдегида CH2O
— электрохимический датчик озона O3
— электрохимический датчик угарного газа CO
— датчик летучих органический соединений (ЛОС)
— датчик диоксида азота NO2v
— датчик температуры
— датчик влажности
Общие технические параметры
Параметры | ZPHS01B |
Детектируемые газы и параметры | CO2, CH2O, O3, CO, NO2 температура, влажность, пыль |
Рабочее напряжение | 5В (пост.) |
Средний ток | <300 мА |
Пиковый ток | <500 мА |
Разъем | XH2.54-4P |
Напряжение интерфейса | 3В (совместим с 3.3В) |
Выходной сигнал | UART (TTL) |
Рабочая температура | -10...50°C |
Рабочая влажность | 15-80% RH (без конденсата) |
Рекомендуемая температура хранения | 0-25°C |
Рекомендуемая влажность при хранении | 0-80% RH |
Габариты (LxWxH) | 135x50x26.2 мм |
Детектируемые газы и параметры
Пыль PM2.5 | |
Плотность | 0-1000 мкг/м3 |
Размер частиц | 0.3-10мкм (PM1.0, PM2.5, PM10) |
Точность | ±15 мкг/м3(при концентрации ≤100мкг/м3); ±15% (при концентрации >100мкг/м3) |
Время отклика | T90 < 45с |
Метод отбора проб | Вытяжной вентилятор |
Наработка на отказ | > 10000 часов непрерывной работы |
Углекислый газ CO2 | |
Диапазон концентраций | 0-5000 ppm |
Точность | ±(50ppm + 5% детектируемой величины) |
Время прогрева | 3 мин |
Время отклика | T90 < 120 с |
Метод отбора проб | Диффузионный |
Срок службы датчика | > 5 лет |
Формальдегид CH2O | |
Диапазон концентраций | 0-6.250 мг/м3 |
Точность | ± 0.03 мг/м3(при концентрации ≤ 0.2 мг/м3); ± 20% детектируемой величины (при концентрации >0.2 мг/м3) |
Время прогрева | ≤ 3 мин |
Время отклика | ≤ 60 с |
Время восстановления | ≤ 60 с |
Метод отбора проб | Диффузионный |
Срок службы датчика | 5 лет (при 18-25°C в чистом воздухе) |
Летучие органические соединения TVOC | |
Диапазон концентраций | 0-3 диапазона обнаружения |
Время прогрева | ≤ 3 мин |
Время отклика | ≤ 20 с |
Время восстановления | ≤ 60 с |
Метод обнаружения | Диффузионный |
Потери чуствительности | ≤ 1% в год |
Озон O3 | |
Диапазон концентраций | 0-10 ppm |
Разрешения | 0.01 ppm |
Точность | ± 0.1ppm при концентрации ≤1ppm; ±20% диапазона при концентрации озона свыше 1ppm; |
Время прогрева | ≤ 3 мин |
Время отклика | ≤ 90 с |
Время восстановления | ≤ 90 с |
Метод отбора проб | Диффузионный |
Срок службы | 2 года (при 18-25°C в чистом воздухе) |
Угарный газ CO | |
Диапазон концентраций | 0-500 ppm |
Разрешение | 0.1 ppm |
Точность | ± 10% детектируемой величины |
Время прогрева | ≤ 30 с |
Время отклика | ≤ 30 с |
Время восстановления | ≤ 30 с |
Метод отбора проб | Диффузионный |
Сток службы | 3-5 лет (в воздухе) |
Диоксид азота NO2 | |
Диапазон концентраций | 0.1-10 ppm |
Разрешение | 0.05 ppm |
Время прогрева | ≤ 3 мин |
Время отклика | ≤ 120 с |
Время восстановления | ≤ 90 с |
Температура | |
Диапазон | - 20 - 65°C |
Точность | ±0.5(0-65°C) |
Влажность | |
Диапазон | 0-100%RH |
Точность | ±3%RH |
Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
---|---|---|---|---|---|---|
![]() |
ZPHS01B, модуль контроля качества воздуха: пыль углекислый газ, формальдегид, озон, угарный газ, тем | Winsen | 3 шт. | со склада |
от 20 - 10550.81 от 14 - 10633.87 от 8 - 10716.94 от 2 - 10800.00 от 1 - 10900.00 |
