Соединители AMPMODU MODII

Модульность соединителей AMPMODU наиболее полно проявилась в линейке разъемов с шагом 2,54 х 2,54 мм и квадратными штырями 0.64 мм. Возможность многократных циклов соединения и расчленения обеспечивает уникальная форма контактов розетки.

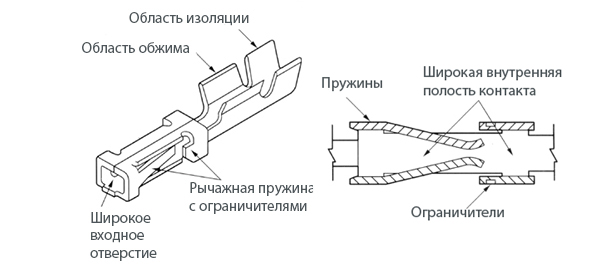

Во-первых, достаточно широкое входное отверстие для штыря имеет квадратную форму с закругленными краями. Во-вторых, контакты розетки представляют собой сдвоенную рычажную пружину с одним закрепленным концом. Отклонение пружинных концов при установке штыря ограничено двумя боковыми барьерами, что предотвращает деформацию контактов. Всё это обеспечивает надежный контакт даже при значительном отклонении осей сочленения. Контакты выпускаются для стандартного, среднего и высокого усилия.

AMPMODU контакты

Технические характеристики

  • Сопротивление изоляции: 5000 МОм
  • Диэлектрическая прочность: 750 В rms
  • Рабочий ток на контакт: 3 А
  • Рабочая температура: -65…105°С

Стандартные соединители (стандартная высота и форма)

Открытые вилки

Открытые вилки

Количество контактов 1 - 40

Тип Покрытие золотом 30 мкм Покрытие золотом 15 мкм Контактная область штыря, мм
Однорядные прямые 87220 87224 7,06
Однорядные угловые 87232 87233 7,06
Двухрядные прямые 87215 87227 7,06
Двухрядные угловые 86479 87230 7,06
Трехрядные прямые 103817 - 5,84

Количество контактов 1, 3, 40 (для наломки)

Тип Выводы для пайки Покрытие золотом 30 мкм Покрытие золотом 15 мкм Олово поверх никеля Контактная область штыря, мм
Однорядные прямые Прямые 146285
146281
146284
146280
146282
146278
5,84
146277 146276 146274 8,08
Изогнутые 146297
146293
146296
146292
146294
146290
5,84
146289 146288 146286 8,08
Однорядные угловые Прямые 146304 - - 5,84
146305 - - 8,08
Изогнутые 146306 - - 5,84
146307 - - 8,08
Двухрядные прямые Прямые 146261
146257
146260
146256
146258
146254
5,84
146253 146252 146250 8,08
Изогнутые 146273
146269
146272
146268
146270
146266
5,84
146265 146264 146262 8,08
Двухрядные угловые Прямые 146308 - - 5,84
146309 - - 8,08
Изогнутые 146310 - - 5,84
146311 - - 8,08

Для поверхностного монтажа (для наломки)

Тип Покрытие золотом 30 мкм Олово поверх никеля Контактная область штыря, мм
Однорядные 146128 146132 5,84
146129 146133 8,13
Двухрядные 146130 146134 5,84
146131 146135 8,13

Стыковочные вилки (для наломки)

стыковочные вилки

Одно- и двухрядные штыревые вилки для параллельной стыковки печатных плат с максимальной высотой 36,32 мм.

Тип Серия Полная высота, мм Контактная область штыря, мм
Однорядные 146455 - 146482 11,17…36,32 2,79/8,38
Двухрядные 146483 - 146510 11,17…36,32 2,79/8,38

Закрытые вилки

Закрытые вилки

Стандартной высоты (13,94 мм), контактная область штыря 6,1 мм для однорядных и 7,08 мм дл я двухрядных вилок.

Тип Покрытие золотом 30 мкм Покрытие золотом 15 мкм Олово поверх никеля Ответная часть
Однорядные прямые 103414 102202 103080 Розетки на провод Mod IV: 102241
Розетки МТЕ: 103974…103979, 104438, 104439
Однорядные угловые 103361 102203 102523
Двухрядные прямые, расстояние от крайнего штыря до корпуса 1,68 мм 103168 102618 87589 Розетки на плату Mod II: 534206, 147424, 146762
Розетки на плату Mod IV: 534998, 535598, 535585
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103974…103979, 104438, 104439
Розетки МТ: 102393, 102398, 102448, 102693, 102694, 102695
Двухрядные прямые, расстояние от крайнего штыря до корпуса 3,81 мм 103169
(104317 с пластиковыми захватами платы)
102619 87587 Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103968…103973 с кожухом 103681
Двухрядные угловые, расстояние от крайнего штыря до корпуса 1,68 мм 103166 102617 87579 Розетки на плату Mod II: 534206, 147424, 146762
Розетки на плату Mod IV: 534998, 535598, 535585
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103974…103979, 104438, 104439
Розетки МТ: 102393, 102398, 102448, 102693, 102694, 102695
Двухрядные угловые, расстояние от крайнего штыря до корпуса 3,81 мм 103167 102570 87577 Розетки МТЕ: 103968…103973 с кожухом 103681
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Двухрядные угловые, расстояние от крайнего штыря до корпуса 1,68 мм, закрытые с 3х сторон 103164 102055 87572 Розетки на плату Mod II: 534206, 147424, 146762
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103974…103979, 104438, 104439
Розетки МТ: 102393, 102398, 102448, 102693, 102694, 102695
Двухрядные угловые, расстояние от крайнего штыря до корпуса 3,81 мм, закрытые с 3х сторон 103165 102620 87568 Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Двухрядные угловые, расстояние от крайнего штыря до корпуса 3,81 мм, с пластиковыми захватами платы - 104319 - Розетки МТЕ: 103968…103973 с кожухом 103681
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Двухрядные прямые, расстояние от крайнего штыря до корпуса 3,81 мм, с монтажными ушками 87474 - - Розетки МТЕ: 103968…103973 с кожухом 103681
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Двухрядные прямые двусторонние вилки, расстояние от крайнего штыря до корпуса 1,68 мм 87608 - - Розетки на плату Mod II: 534206, 147424, 146762
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103974…103979, 104438, 104439
Розетки МТ: 102393, 102398, 102448, 102693, 102694, 102695
Двухрядные прямые двусторонние вилки, расстояние от крайнего штыря до корпуса 3,81 мм 87605 - - Розетки МТЕ: 103968…103973 с кожухом 103681
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Двухрядные прямые двусторонние вилки, расстояние от крайнего штыря до корпуса с одной стороны 3,81 мм, с другой – 1,68 мм 87496 - - Для вилки 3,81 мм:
Розетки МТЕ: 103968…103973 с кожухом 103681
Для вилки 1,68 мм:
Розетки на плату Mod II: 534206, 147424, 146762
Розетки на провод Mod IV: 87456, 86177, 87977, 87631, 87922
Розетки МТЕ: 103974…103979, 104438, 104439
Розетки МТ: 102393, 102398, 102448, 102693, 102694, 102695

Розетки

Розетки на плату

Розетки различаются двух типов: Mod II и Mod IV. Первый тип имеет высоту корпуса 8,64 мм, второй – 6,73 мм. Однорядные розетки имеют 3-40 контактов, двухрядные – 2-80. Контактная область составляет 3,77 мм для вертикальных розеток и 4,42 мм для угловых (контактная область определяет длина штырей открытой вилки, с которой может стыковаться розетка).

Стилевые разновидности розеток:

Двусторонние (контакты вставляются сверху и снизу) Односторонние (вилка вставляетсясверху)
Ряд сдвоенных ряд контактов С вынесенными в бок контактами (широкий шаг)

Технические характеристики

  • Номинальный ток: 3 А (макс.) на контакт, 2 А (макс.) при макс.нагрузке
  • Сопротивление контактов: 12 мОм (макс.)
  • Сопротивление изоляции: 5000 МОм (мин.)
  • Напряжение пробоя: 750 В rms
  • Количество циклов соединения: 200
  • Рабочая температура: -65…125°С

147729
Тип розетки Покрытие золотом 30 мкм Покрытие золотом 10 мкм Покрытие оловом
Розетки угловые
Mod II, один ряд, односторонние 5535676 5146139 5535677
Mod II, два ряда, односторонние 5535512 5146140 5102084
Mod II, один ряд, SMD, односторонние 5147721 5147732 5147733
Mod II, два ряда, SMD, односторонние 5147722 5147734 5147735
Розетки вертикальные
Mod II, один ряд, односторонние 534237 146386 146763
Mod II, два ряда, односторонние, межрядное расстояние выводов 2,54 мм 534206 147424 146762
Mod IV, один ряд, двухсторонние, сдвоенные выводы 87879 147326 102742
Mod IV, один ряд, односторонние, один ряд выводов 535541 146138 535584
Mod IV, два ряда, односторонние, межрядное расстояние выводов 2,54 мм 534998 535598 535585
Mod IV, один ряд, двухсторонние, с вынесенными в бок контактами, межрядное расстояние выводов 5,08 мм 147720 147726 147727
Mod IV, два ряда, двухсторонние, с вынесенными в бок контактами, межрядное расстояние выводов 7,62 мм 534267 147099 147100
Mod IV, два ряда, односторонние, межрядное расстояние выводов 3,81 мм 535542 147095 147096
Розетки вертикальные SMD
Mod IV, один ряд, двухсторонние, зажимы на плату 147744
147724
147743
147730
147742
147731
Mod IV, один ряд, двухсторонние, без зажима на плату 147738
147723
147737
147728
147736
Mod IV, два ряда, двухсторонние, зажимы на плату 147102
147747
147101
147746
147103
147745
Mod IV, два ряда, двухсторонние, без зажима на плату 147741
147105
147740
147104
147739
147106
Складской ассортимент
