Murata: Ферритовые бусины

ЧИП ферритовые бусины – это частотно зависимое сопротивление, используемое для подавления высокочастотных помех в схемах с быстрыми переключениями (при переключении транзисторов и диодов). Например, уменьшение паразитных колебаний при использовании диодов в схеме понижающего преобразователя, фильтр аналогового питания и др.

Ферритовые фильтры для поверхностного монтажа серии BLM компании Murata предназначены для подавления ЭМП в различных радиосхемах, где используются высокая плотность монтажа компонентов, высокие рабочие частоты, где требуется обеспечить высокий уровень помехоустойчивости и снижение уровня ЭМИ.

Конструкция

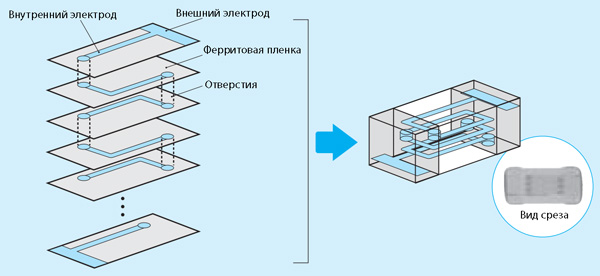

Обычно ферритовые бусины имеют форму полого цилиндра, в отверстие которого пропускается проводник или ножка радиокомпонента. Ферритовые фильтры для поверхностного монтажа выполняются по многослойной пленочной технологии. На каждый ферритовый слой наносится структура полувитка обмотки. При спекании слоев происходит соединение секций и формируется катушка с внутренним ферритовым стержнем. Такая конструкция позволяет увеличить сопротивление при малых габаритных размерах компонента.

Частотные характеристики ферритовых бусин

Ферритовые ЧИП бусины – это последовательно включенные индуктивность и сопротивление, по сути это индуктивности с большими потерями на перемагничивание (поэтому они изготавливаются из специальных ферритовых материалов). Чем чаще феррит перемагничивается, тем больше на нем выделяется тепла. Тепло выделяется на активном сопротивлении, а не на индуктивности. Т,о. импеданс чип бусины определяется как сумма активного и реактивного сопротивления. Зависимость этих сопротивлений от частоты указывается в документации на компоненты и подбирается под конкретную задачу.

Также, для правильного выбора фильтра необходимо учитывать спектр помех и требуемый уровень их подавления, а также диапазон рабочих токов.

Ферритовые бусины для низкочастотных применений

Система обозначений

1. Ферритовые бусины Murata
2. Тип
А – сборка
М – дискретный компонент
3. Типоразмер
02 – 01005
03 – 0201
15 – 0402
18 – 0603
21 – 0805
31 – 1206
32 – 1210
41 – 1806
4. Особенности применения
Ax – общего применения
Bx – для высокоскоростных линий передачи данных
Рх – для линий питания
RK – для цифровых интерфейсов
HG – для диапазона до 1ГГц
5. Номинальное сопротивление на частоте 100 МГц, Ом (первые две цифры значимые, третья – степень числа 10)
6. Материал электрода: S/T – олово, А - позолота
7. Категория: N – стандарт
8. Количество элементов: 1 – 1 элемент, 4 – сборка из 4х элементов
9. Упаковка: В – россыпью, К/J – на ленте 330 мм, L /D – на ленте 180 мм

Область применения
— Развязка питающего напряжения
— Развязка земли
— Фильтрация «звона» в шинах передачи данных и интерфейсных портах
— Фильтрация помех на шинах тактовых сигналов
