Сердечники катушек индуктивности, изготовленные из карбонильного железа, обладают высокой стабильностью параметров в широком диапазоне температур и уровней магнитного потока в диапазоне от 50 кГц до 200 МГц. Сердечники из железного порошка выбирают для производства высокодобротных катушек индуктивности и трансформаторов в цепях постоянного и переменного тока.
Распределенный воздушный зазор, характерный для порошка карбонильного железа, создает сердечник с высоким удельным сопротивлением, высокой индукцией насыщения и малыми потерями на гистерезис и вихревой ток, высокой стабильностью магнитной проницаемости в заданном диапазоне значений (проницаемость от 4 до 35).
Отличительные свойства сердечников на основе карбонильного железа
— незначительные потери на гистерезис
— стабильность магнитной проницаемости
— высокое удельное сопротивление и малые потери на вихревой ток
— высокая устойчивость к вибрационным и ударным нагрузкам
Особенности технологии

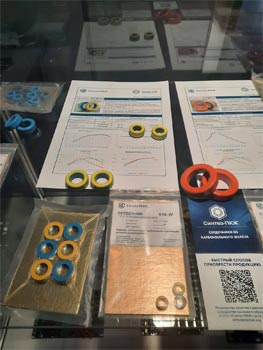

Сердечники имеют кольцевую форму прямоугольного сечения с фаской, возможно изготовление сердечников по чертежам и на оснастке заказчика.
Основные карбонильные материалы
| Номер смеси | Добротность Q на частоте f (для типоразмера К80) | Магнитная проницаемость на частоте 1МГц | Частотная полоса, МГц | |
| Q, не менее | f, МГц | |||
| 01 | 150 | 1 | 20 | 0,5...5 |
| 02 | 180 | 8 | 10 | 2...30 |
| 03/08 | - | - | 35 | 0,05...0,5 |
| 06 | 230 | 25 | 8 | 10...50 |
| 07 | 180 | 13 | 9 | 3...35 |
| 10 | 230 | 30 | 6 | 30...100 |
| 15 | 25 | 0,1...2 | ||
| 17 | 250 | 40 | 4 | 20...200 |
Материал – 06. Рекомендуемая частотная полоса 10 – 100 МГц. Данный материал обладает повышенным значением добротности Q в диапазоне частот до 50 МГц, и являются наиболее популярным для радиолюбительства и множества других приложений связи. Широко применяется в высокочастотных, широкополосных индукторах и трансформаторах средней полосы частот от 200 до 400 МГц.
Материал – 02. Рекомендуемая частотная полоса 2 – 30 МГц. Широко применяется в высокочастотных и широкополосных индукторах и трансформаторах, диапазонных фильтрах и фильтрах нижних частот для работы от 1,5 до 20 МГц.
Материал – 01. Рекомендуемая частотная полоса 0,5 – 5 МГц. Сердечники из данного материала имеют более высокую проницаемость, но меньшую добротность ниже 1 МГц, используются для фильтров электромагнитных помех и низкочастотных дросселей, в основном в импульсных источниках питания, а также для широкополосных трансформаторов от 50 до 500 МГц.

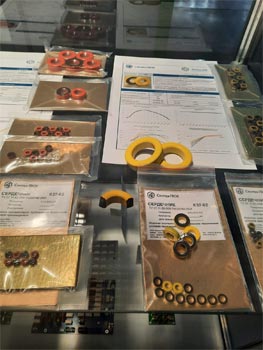

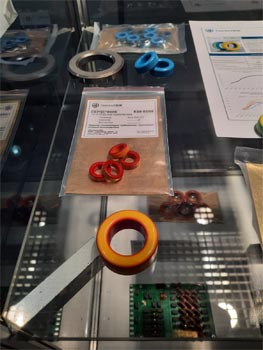

Сердечник может быть выполнен
— Без покрытия – цвет серый
— С диэлектрическим покрытием – цветовая маркировка согласно перечня материалов
Частотный диапазон применения будет одинаков для вариантов с покрытием и без покрытия.
Габаритные размеры кольцевых сердечников
| Тип | Диаметр наружный, мм | Диаметр внутренний, мм | Высота, мм |
| К27 | 7,1 | 3,8 | 3,3 |
| К37 | 9,5 | 5,2 | 3,3 |
| К50 | 12,7 | 7,7 | 4,8 |
| К50B | 12,7 | 7,7 | 6,4 |
| К50D | 12,7 | 7,7 | 13,0 |
| К68 | 17,5 | 9,4 | 4,8 |
| К68А | 17,5 | 9,4 | 6,4 |
| К68Е | 17,5 | 9,4 | 12,7 |
| К68D | 17,5 | 9,4 | 9,5 |
| К80 | 20,2 | 12,6 | 6,4 |
| К80B | 20,2 | 12,6 | 9,5 |
| К80D | 20,2 | 12,6 | 12,7 |
| К94 | 23,9 | 14,2 | 7,9 |
| К106 | 26,9 | 14,5 | 11,1 |
| К130 | 33,0 | 19,8 | 11,1 |
| К175 | 44,5 | 27,2 | 16,5 |
| К175В | 44,0 | 28,0 | 15,0 |
| К184 | 46,7 | 24,1 | 18,0 |
| К200 | 50,8 | 31,8 | 14,0 |
| К200B | 50,8 | 31,8 | 25,4 |
| К300 | 77,2 | 49,0 | 12,7 |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
К27-02, сердечник d7.1*d3.8*3.3мм (= MICROMETALS T27-2) | Синтез-ПКЖ | 28 шт. | со склада |
от 100 - 46.66 от 70 - 48.11 от 40 - 49.55 от 10 - 51.00 от 1 - 52.00 |
|
 |
К27-06, сердечник d7.1*d3.8*3.3мм (= MICROMETALS T27-6) | Синтез-ПКЖ | 28 шт. | со склада |
от 100 - 54.43 от 70 - 56.12 от 40 - 57.81 от 10 - 59.50 от 1 - 61.00 |
|
|
К50-02, сердечник d12.7*d7.7*4.8мм (= MICROMETALS T50-2) | Синтез-ПКЖ | 30 шт. | со склада |
от 100 - 68.43 от 70 - 70.55 от 40 - 72.68 от 10 - 74.80 от 1 - 76.00 |
|
|
К37-06, сердечник d9.5*d5.2*3.3мм (= MICROMETALS T37-6) | Синтез-ПКЖ | 47 шт. | со склада |
от 100 - 79.32 от 70 - 81.78 от 40 - 84.24 от 10 - 86.70 от 1 - 88.00 |
|
|
К50-06, сердечник d12.7*d7.7*6.4мм (= MICROMETALS T50-6) | Синтез-ПКЖ | 12 шт. | со склада |
от 100 - 85.54 от 70 - 88.19 от 40 - 90.85 от 10 - 93.50 от 1 - 95.00 |
|
|
К68-02, сердечник d17.5*d9.4*4.8мм (= MICROMETALS T68-2) | Синтез-ПКЖ | 13 шт. | со склада |
от 100 - 131.47 от 70 - 135.31 от 40 - 139.16 от 10 - 143.00 от 1 - 150.00 |
|
|
К37-02, сердечник d9.5*d5.2*3.3мм (= MICROMETALS T37-2) | Синтез-ПКЖ | под заказ | под заказ |
от 100 - 58.91 от 70 - 62.37 от 40 - 65.84 от 10 - 69.30 от 1 - 78.00 |
|
|
К80-02, сердечник d20.2*12.6*6.4мм (= MICROMETALS T80-2) | Синтез-ПКЖ | под заказ | под заказ |
от 100 - 189.34 от 70 - 200.56 от 40 - 211.78 от 10 - 223.00 от 1 - 250.00 |
|
|
К68-06, сердечник d17.5*d9.4*4.8мм (= MICROMETALS T68-6) | Синтез-ПКЖ | под заказ | под заказ |
от 100 - 217.39 от 70 - 230.26 от 40 - 243.13 от 10 - 256.00 от 1 - 290.00 |
|
|
К94-02, сердечник d23.9*d14.2*7.9мм (= MICROMETALS T94-2) | Синтез-ПКЖ | под заказ | под заказ |
от 100 - 252.45 от 70 - 267.30 от 40 - 282.15 от 10 - 297.00 от 1 - 340.00 |
