Компания Dongguan Dadi Electronic Technology Co., Ltd. (DadiSick) является ведущим производителем световых завес безопасности и инфракрасных датчиков.
На текущий момент в компании DadiSick и ее пяти дочерних компаниях работают около 50 сотрудников, поддерживает отдел НИОКР и подразделение для экспортных операций. В предлагаемую линейку продукции входят более тысячи наименований датчиков и световых завес. Продукция сертифицирована по стандартам TUV, CE, ISO9001, ROHS.
Основным ядром продукции DadiSick являются световые завесы. Ассортиментный ряд разработан для замены аналогичной продукции таких производителей, как SICK, ReeR, Leuze и др. Помимо световых завес компания выпускает оптические и ультразвуковые датчики.
Ультразвуковые датчики серии ВМ12/ВМ18 можно рассматривать в качестве замены датчиков SICK серии UM12/UM18. Ультразвуковые датчики демонстрируют отличные характеристики в приложениях бесконтактного позиционирования и измерения расстояний. На датчики не влияют цвет и форма, а также материал измеряемой цели. Они широко используются в области автоматического управления промышленным оборудованием.
Ниже перечислены некоторые типичные области применения в некоторых отраслях.
Подсчет людей
Контроль уровня
Контроль высоты
Контроль качества
УЗ датчики DADISICK позволяют работать с твердыми и жидкими средами. Однако диапазон измерений может варьироваться в зависимости от характера рабочей поверхности. При измерении плоских и ровных объектов рекомендуется монтировать датчик под прямым углом к объекту измерений.
На работу УЗ датчиков влияет температура окружающей среды. При изменении температуры на один градус скорость передачи сигнала изменяется на 0,17%. Для некоторых моделей погрешность влияния температуры и влажности может достигать до 1%. Также, следует учитывать ошибку диапазона в 1,7% в течение первых 10 минут включения питания датчика, данная ошибка уменьшается до 0,3% в течение 10-25 минут, затем точность срабатывания будет находиться в пределах спецификации.
По уровню электромагнитных помех данные датчики относятся к классу А, поэтому используемое в окружении оборудование должны иметь соответствующую степень защиты. Кроме того, необходимо обеспечить достаточное расстояние между двумя УЗ датчиками, если они используются одновременно.

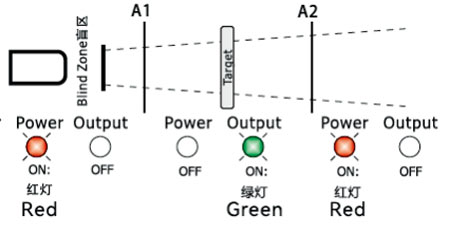

Подключение датчиков осуществляется посредством 4-хконтактного разъема М12 или М18. УЗ датчики DadiSick оснащены режимом интеллектуальной настройки рабочего диапазона (Teach-in). Для датчиков с аналоговыми выходами предусмотрена настройка диапазона по двум точкам (А1 и А2). Для этого в корпус датчиков встроены два светодиода: зеленый и красный. Красный светодиод указывает на режим подключения питания, зеленый светодиод загорается при появлении сигнала срабатывания. Мигание зеленого светодиода указывает на наличии тестируемого объекта между границами А1 и А2 (см.рисунок).
Аналоговый выход можно настроить одним из двух способов
— выходной сигнал увеличивается с увеличением расстояния между датчиком и объектом (А2>A1)
— выходной сигнал уменьшается с увеличением расстояния между датчиком и объектом (А1>A2)
По умолчанию датчики настроены на первый вариант.
Технические характеристики
Параметры | BM12 | BM18 | BM30 |
Тип выходного сигнала | BM1х-хххI: 4-20мА BM1х-хххU: 0-10В Защита от короткого замыкания |
||
Рабочий диапазон | 20-120 мм | ||
Слепая зона | 0-20 мм | ||
Разрешение | 0.1мм | ||
Гистерезис | ±0.15% полной шкалы | ||
Точность | ±1% (встроенная термокомпенсация) | ||
Время отклика | 18 мс | ||
Частота срабатывания | 45 Гц | ||
Задержка включения питания | 500 мс | ||
Рабочее напряжение | 10–30 В DC, защита от обратной полярности | ||
Защита от перегрузки | 200 мА, одновременно мигают оба светодиода | ||
Сопротивление нагрузки | BM1х-хххI: 0-300 Ом BM1х-хххU: >1 кОм |
||
Ток без нагрузки | менее 30 мА | ||
Материал | никелированная медь (втулка), пластик (корпус) | ||
Класс защиты | IP67 | ||
Подключение | разъем M12, 5 контактов | ||
Рабочая температура | -25…+70°С | ||
Температура хранения | -40…+85°С | ||
Вес | 38г |
Габаритные размеры
Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
---|---|---|---|---|---|---|
![]() |
BM18-1000I-Y15, УЗ датчик 60-1000мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 18 шт. | со склада |
от 50 - 18280.93 от 35 - 18887.29 от 20 - 19493.64 от 5 - 20100.00 от 1 - 20800.00 |
|
![]() |
BM30-4000I-Y15, УЗ датчик 150-4000мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 15 шт. | со склада |
от 50 - 21876.03 от 35 - 22617.35 от 20 - 23358.68 от 5 - 24100.00 от 1 - 24800.00 |
|
![]() |
BM18-500I-Y15, УЗ датчик 50-500мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 25 шт. | со склада |
от 50 - 18839.34 от 35 - 21926.23 от 20 - 25013.11 от 5 - 28100.00 от 1 - 29300.00 |
|
![]() |
BM18-300I-Y15, УЗ датчик 30-300мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 24 шт. | со склада |
от 50 - 19417.00 от 35 - 22611.33 от 20 - 25805.67 от 5 - 29000.00 от 1 - 30200.00 |
|
![]() |
BM30-2000I-Y15, УЗ датчик 100-2000мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 17 шт. | со склада |
от 50 - 20117.23 от 35 - 23444.82 от 20 - 26772.41 от 5 - 30100.00 от 1 - 31300.00 |
|
![]() |
BM30-6000I-Y15, УЗ датчик 250-6000мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 10 шт. | со склада |
от 50 - 26022.95 от 35 - 27581.97 от 20 - 29140.98 от 5 - 30700.00 от 1 - 31600.00 |
|
![]() |
BM12-120I-V1, УЗ датчик 20-150мм, выход 4-20мА IP67 разъем M12*5 | DADISICK | 20 шт. | со склада |
от 50 - 20565.72 от 35 - 23943.81 от 20 - 27321.91 от 5 - 30700.00 от 1 - 32000.00 |
