Управление зарядом электромобиля через контакторы позволяет отключать аккумуляторную батарею в случае аварии. Также биполярный контактор позволяет, как заряжать, так и разряжать батарею через свои контакты (регенерация при торможении).
Высоковольтные контакторы Epcos-TDK серии HVC разработаны для высоковольтных DC импульсных блоков питания. Контакторы полностью герметично изолированы от внешней среды. Максимальное рабочее напряжение составляет 1000 В и рабочий ток до 500А. Приборы могут использоваться в различных приложениях, где требуется быстрая и надежная коммутация мощности.
В конструкции контакторов присутствует вспомогательный контакт, он не соединен с основным контактом, не влияет на размыкание и не влияет на электрическую прочность.

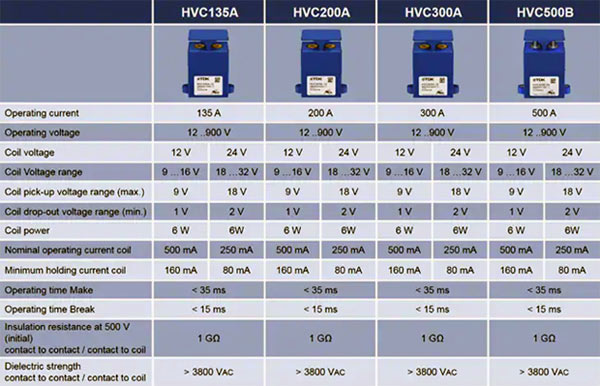

Линейка контакторов HVC Epcos

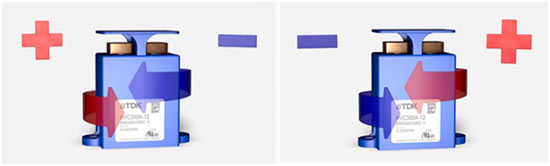

Биполярный дизайн контактов
HVC контакторы имеют биполярные контакты, которые допускают подключение вне зависимости от полярности. Это является большим преимуществом в процессе сборки и зарядки батарей питания.
Датчики температуры и напряжения
Отдельные модели контакторов HVC могут иметь встроенные датчики напряжения и температуры. В качестве датчиков температуры используются NTC термисторы сопротивлением 10кОм (R25).
Особенности
— Биполярный дизайн контактов
— Герметичный корпус, наполненный газом
— Отсутствие электромагнитных помех и пусковых всплесков тока при запуске
— Соответствие стандарту UL 60947-4-1
— Максимальное рабочее напряжение до 1000 В DC
— Максимальный рабочий ток до 500А
— 1 млн циклов срабатывания
— Дополнительные контакты
— Модели со встроенными датчиками температуры и напряжения
— Напряжение катушки 12 и 24В
Сферы применения контакторов
— Системы управления батарейным питанием
— Коммерческий электротранспорт: грузовики, автобусы, погрузчики и другой спецтранспорт
— Устройства, использующие Li-Ion батареи напряжением более 400В, например, солнечные электростанции, UPS и другие системы хранения энергии
— Бесперебойные блоки питания
Схема применения контакторов HVC в электротранспорте
Видео презентация
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
B88269X2210C11, B88269X2210C011, контактор HVC500B-24 500А 24В | TDK EPCOS | 9 шт. | со склада |
от 20 - 6909.41 от 14 - 7022.94 от 8 - 7136.47 от 2 - 7250.00 от 1 - 7900.00 |
|
 |
B88269X2200C101, крышка для контакторов HVC | TDK EPCOS | под заказ | под заказ |
от 20 - 138.55 от 14 - 144.03 от 8 - 149.52 от 2 - 155.00 от 1 - 180.00 |
|
 |
B88269X9990C101, коннектор для контакторов HVC4.3 | TDK EPCOS | под заказ | под заказ |
от 20 - 1859.78 от 14 - 2169.85 от 8 - 2479.93 от 2 - 2790.00 от 1 - 3800.00 |
|
 |
B88269X2260C11, B88269X2260C011, контактор HVC200A-24SE (c дополнительным контактом) | TDK EPCOS | под заказ | под заказ |
от 20 - 5124.95 от 14 - 5279.97 от 8 - 5434.98 от 2 - 5590.00 от 1 - 6500.00 |
|
 |
B88269X2160C11, B88269X2160C011, контактор HVC300A-24 300А 24В | TDK EPCOS | под заказ | под заказ |
от 20 - 6263.83 от 14 - 6302.55 от 8 - 6341.28 от 2 - 6380.00 от 1 - 6700.00 |
|
 |
B88269X4540C11, B88269X4540C011, контактор HVC300A-12E2 300В 12А | TDK EPCOS | под заказ | под заказ |
от 20 - 7532.12 от 14 - 7968.08 от 8 - 8404.04 от 2 - 8840.00 от 1 - 10300.00 |
|
 |
B88269X4810C11, B88269X4810C011, контактор HVC400B-12F 400А 12В | TDK EPCOS | под заказ | под заказ |
от 20 - 9298.91 от 14 - 9632.61 от 8 - 9966.30 от 2 - 10300.00 от 1 - 11200.00 |
|
 |
B88269X4990C11, B88269X4990C011, контактор HVC500B-24F 500А 24В | TDK EPCOS | под заказ | под заказ |
от 20 - 10228.80 от 14 - 10385.87 от 8 - 10542.93 от 2 - 10700.00 от 1 - 11400.00 |
|
 |
B88269X1100C11, B88269X1100C011, HVC300A-24 контактор 24В 300А | TDK EPCOS | под заказ | под заказ |
от 20 - 10836.82 от 14 - 11557.88 от 8 - 12278.94 от 2 - 13000.00 от 1 - 13500.00 |
|
 |
B88269X1180C11, B88269X1180C011, HVC500B-24 контактор 24В 500А | TDK EPCOS | под заказ | под заказ |
от 20 - 12832.50 от 14 - 13388.33 от 8 - 13944.17 от 2 - 14500.00 от 1 - 16000.00 |
