Поплавковый выключатель используется для измерения уровня жидкости в резервуаре. Он может использоваться для управления насосом, в качестве индикатора, сигнализации или для управления другими устройствами.
Поплавковые измерители уровня делятся на датчики уровня и сигнализаторы уровня. Если первые непрерывно измеряет уровень жидкости и выдают аналоговый или цифровой сигнал, то вторые срабатывают только при достижении определенного уровня в резервуаре.
Надежность и простота обслуживания поплавковых датчиков объясняются использованием герконо-потенциального метода измерения. Такие датчики состоят из подвижного магнита, перемещение которого осуществляется поплавком, и магниточувствительных герконовых контактов. Геркон срабатывает при приближении магнита. При достижении жидкостью уровня размещения датчика, поплавок поднимается вместе с уровнем жидкости и замыкает или размыкает контакты геркона. При снижении уровня жидкости поплавок опустится и вернет контакты в исходное состояние.
Поплавковые сигнализаторы и датчики могут работать с разными средами. Они могут контролировать уровень сточных вод, вязких жидкостей, топлива, химически агрессивных жидкостей или пищевых продуктов. При работе в условиях повышенной вибрации требуется установка в дополнительные защитные трубки или боксы.
Преимущества поплавковых сигнализаторов уровня
— Преобразование уровня жидкости в дискретный сигнал
— Выбор материала корпуса для работы с химически агрессивными средами
— Возможность применения в закрытых резервуарах с высоким давлением
— Возможность измерения уровня вязких жидкостей
— Возможность измерения уровня неэлектропроводных жидкостей
— Стабильность измерений в условиях пены и пузырьков
Компания Cashtec Electronic (Тайвань) специализируется на выпуске датчиков уровня различного типа. Продукция поставляется в Японию, европейские страны, США и Юго-Восточную Азию. В Таиланде работает подразделение компании под торговой маркой INTERLOCK.

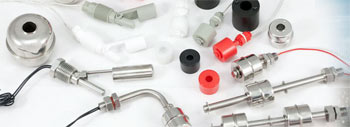

Сигнализаторы уровня Cashtec представлены серией горизонтальных датчиков FS8-88, вертикальных датчиков FS8-35 и датчиков из нержавеющей стали FS8-99.
Пластиковые датчики производятся из трех различных материалов, что позволяет использовать их для работы с разными типами жидкостей. Например, наилучшая ударопрочность и термостойкость будет у ПВДФ, а ударная вязкость - у ABS.
Технические характеристики
| Материал | Цвет | Удельный вес | Поглощение воды | Твердость по Роквеллу | Ударная вязкость по Изоду | Термостойкость |
| PP / PPH / PPP полипропилен |
белый | 0,58/0,52/0,68 | 1,4% | 97 R | 3,5кг-см/см | 98С |
| PVDF поливинилиденфторид |
серый | 0,95 | - | 80 D | 120 Дж/м | 108С |
| ABS акрилонитрилбутадиенстирол |
красный | 0,67 | 0,3-0,3% | 102 R | 40 кг-см/см | 87С |
Система обозначений
| FS8 | - | 88 | - | 1-M | - | AB H | PV | NO |
| 1 | 2 | 3 | 4 | 5 | 6 |
1. Поплавковый сигнализатор
2. Тип датчика:
88 – горизонтальный
35 – вертикальный
99 – из нержавеющей стали
3. Тип переключения
4. Материал
5. Материал провода:
PV – ПВХ
PF – PVDF
6. Наличие разъема:
NO – без разъема
CN – разъем XH2.5 JST
Конструкция сигнализатора уровня
1. Поплавок
2. Корпус
3. Водонепроницаемая прокладка
4. Гайка
5. Провод
6. Геркон
1. Прокладка
2. Поплавок
3. Корпус
4. Гайка
5. Водонепроницаемая прокладка
6. Провод
7. Геркон
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
FS8-88-1M-PPHPVNO, FS8-88-1-M-PP,ур жид 70Вт 300VDC белый =-1M-PPHPVNO=RSF44Y100RF | Cashtec | 1039 шт. | со склада |
от 100 - 1397.33 от 70 - 1504.89 от 40 - 1612.44 от 10 - 1720.00 от 1 - 1900.00 |
|
 |
FS8-88-1M-PFHPVNO, датчик уровня жидкости 70Вт 300В DC =FS8-88-1-M-PVDF | Cashtec | 1473 шт. | со склада |
от 20 - 2095.65 от 14 - 2127.10 от 8 - 2158.55 от 2 - 2190.00 от 1 - 2400.00 |
|
 |
FS8-99-0N020V1-W262, нерж вертикальн 200мм 70Вт NO 0.7 диз топл | Cashtec | 3 шт. | со склада |
от 50 - 2399.39 от 35 - 2579.59 от 20 - 2759.80 от 5 - 2940.00 от 1 - 3200.00 |
|
 |
FS8-88-1N-PPHPVNO | Cashtec | 15 шт. | 3-4 раб.дня |
от 36 - 1207.25 от 18 - 1207.25 от 9 - 1214.34 от 5 - 1268.68 от 1 - 1342.41 |
|
 |
FS8-35H1M-PPPPVNO, ур жид верт НЗ тип B 70Вт 300VDC белый | Cashtec | под заказ | под заказ |
от 100 - 442.54 от 70 - 458.36 от 40 - 474.18 от 10 - 490.00 от 1 - 650.00 |
|
 |
FS8-35-H1M-PPPPVNO, датчик уровня жидкости верт 70Вт 300VDC белый = FS8-35-1-M-PP | Cashtec | под заказ | под заказ |
от 100 - 795.01 от 70 - 839.01 от 40 - 883.00 от 10 - 927.00 от 1 - 1100.00 |
|
 |
FS8-35H1M-PFHPVNO, датчик уровня жидкости верт 70Вт 300В серый аналог FCV35GDE | Cashtec | под заказ | под заказ |
от 100 - 997.41 от 70 - 1054.94 от 40 - 1112.47 от 10 - 1170.00 от 1 - 1300.00 |
|
 |
FS8-99-0N010V1-W260, нерж вертикальн 100мм 70Вт NO 0.7 диз топл | Cashtec | под заказ | под заказ |
от 20 - 2412.20 от 14 - 2554.80 от 8 - 2697.40 от 2 - 2840.00 от 1 - 3020.00 |
|
 |
FS8-99-0N040V1-W264, нерж вертикальн 400мм 70Вт NO 0.7 диз топл | Cashtec | под заказ | под заказ |
от 50 - 2742.50 от 35 - 2921.67 от 20 - 3100.83 от 5 - 3280.00 от 1 - 3500.00 |
|
 |
FS8-99-1N005H1-PVNO, FS8-99-1N005H1,нерж горизон 70Вт 1/2"NPT 0.74 диз топл=FS8-100 | Cashtec | под заказ | под заказ |
от 50 - 5356.26 от 35 - 5477.51 от 20 - 5598.75 от 5 - 5720.00 от 1 - 6100.00 |
