Akusense Technology - всемирно известная компания по разработке и производству датчиков в соответствии с мировыми передовыми технологиями.
Преимуществами компаниями для российского рынка являются такие показатели, как:
— наличие всех необходимых международных сертификатов
— программа складской поддержки и кратчайшие сроки производства
защиты IP69K, цельнометаллический корпус, широкий диапазон рабочих температур от -40 до +220 градусов, увеличенное расстояние срабатывания и миниатюрные исполнения корпусов)
Компания Akusense выпускает два типа датчиков приближения: индуктивные и емкостные. Маркировка индуктивных датчиков начинается с «Т», емкостных – с «С». Оба типа датчиков производятся как в цилиндрическом, так и кубическом исполнении.
Принцип работы индуктивных выключателей основан на изменении амплитуды колебаний генератора при попадании в рабочую зону датчика объектов. В области чувствительного элемента датчика образуется изменяющееся магнитное поле, наводящее на детектируемом объекте вихревые токи, которые приводят к изменению амплитуды колебаний генератора. Величина получаемого аналогового сигнала зависит от расстояния между датчиком и объектом. Встроенный триггер преобразует аналоговый сигнал в логический с заданным уровнем гистерезиса.
Индуктивные датчики приближения серии TR и TN относятся к серии датчиков со стандартным диапазоном срабатывания. Это датчики в классическом цилиндрическом исполнении с широкой сферой применения по доступной цене.
Серия TX отличается миниатюрным цилиндрическим корпусом, который удобен для применения в ограниченном пространстве монтажа. Эти датчики выпускаются только в модификации «заподлицо» (экранированный) для резьбового крепления М4 и М5.
Корпуса датчиков выполнены из нержавеющей стали или медно-никелевого сплава, а поверхность чувствительного элемента из PBT. Такие материалы позволяют обеспечить класс защиты IP67 от попадания воды и масла.
Индуктивные датчики стандартной серии TR обеспечивают надежное срабатывание в диапазоне от 1.5 до 10мм (или до 15мм в неэкранированном корпусе) с точностью 10%. Датчики с расширенным диапазоном чувствительности позволяют фиксировать объекты на расстоянии до 40мм.

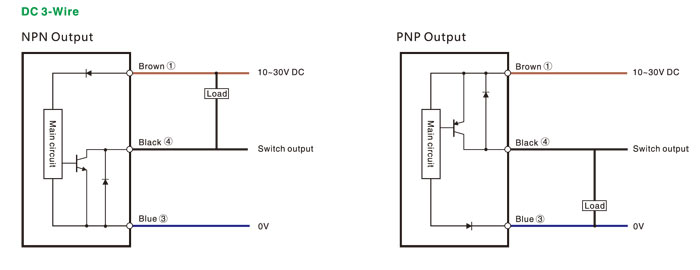

Выходной сигнал датчиков может быть логическим (PNP, NPN) или аналоговым (4-20мА).

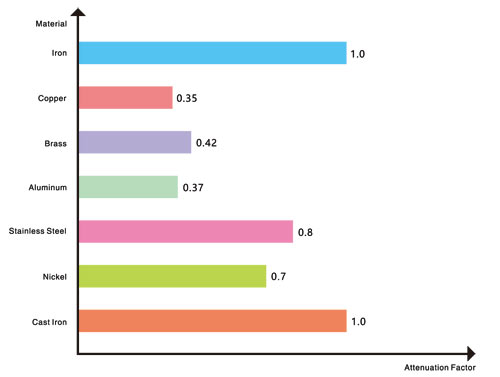

При выборе конкретной модели датчика с заданным диапазоном измерений следует учитывать характеристики детектируемого объекта, в частности, его материал и размер. Например, при измерении черных металлов рабочий диапазон будет соответствовать данным спецификации производителя. А при измерении медных предметов сократиться в три раза. Для точного определения диапазона измерения необходимо умножить номинальный диапазон на поправочный коэффициент, приведенный ниже.
При необходимости близкого размещения двух индуктивных датчиков следует отдать предпочтение датчикам с монтажом «заподлицо», когда уровень чувствительного элемента соответствует уровню монтажной поверхности. Это связано с тем, что датчики с выступающим монтажом требуют увеличенного расстояния между металлическими предметами.

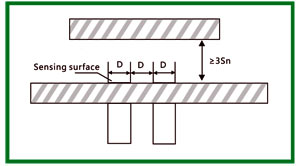

Монтаж «заподлицо»

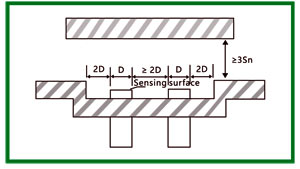

Выступающий монтаж
Индуктивные датчики Akusense имеют светодиод рабочего состояния.
На производственных линиях и конвейерах индуктивные датчики приближения выполняют самые разнообразные задачи:
— обнаружение объектов и предметов (листов, банок и др. продукции)
— контроль положения объектов, их позиционирования (запорной арматуры, определение полноты смыкания штампа, контроль положения флажка, контроль глубины сверления, определение положения клапана)
— подсчет предметов (контроль числа оборотов, подсчет металлических деталей
— сортировка продукции по размеру и форме (по высоте упаковок)
— измерения (измерение перекоса, абсолютного угла поворота, измерение расстояния с использованием наклонной поверхности, измерение биений
Датчики серии TRF и TRN могут использоваться для импортозамещения немецких датчиков SICK серии IME.
Система обозначений
T | R | F | 08 | - | 1.5 | P | O | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1. Индуктивные датчики Akusense
2. Серия:
R – стандартный диапазон
A – аналоговые
Х – миниатюрные и др.
3. Монтаж:
F – заподлицо
не обозн. – не встраиваемые заподлицо в металл
4. Габаритный размер:
08 – М8
12 – М12
18 – М18
30 – М30
5. Рабочий диапазон срабатываний в мм.
6. Тип выхода:
N – NPN
P – PNP
H – 2-х проводной
7. Состояние выходного сигнала:
О – НР
С – НЗ
А – токовый
V – по напряжению
8. Тип подключения:
не обозн. – кабель
Е1 – разъем М8 3 контакта
Е2 – разъем М12 4 контакта
Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
---|---|---|---|---|---|---|
TRN12-04PO, индуктивный датчик положения М12 4.0мм PNP NO кабель (аналог IME12) | Akusense | 118 шт. | со склада |
от 30 - 994.52 от 21 - 1049.68 от 12 - 1104.84 от 3 - 1160.00 от 1 - 1300.00 |
||
TRF12-02PO, индуктивный датчик положения М12 2.0мм PNP NO кабель (аналог IME12) | Akusense | 119 шт. | со склада |
от 30 - 978.69 от 21 - 1035.79 от 12 - 1092.90 от 3 - 1150.00 от 1 - 1300.00 |
||
TRN08-02PO, индуктивный датчик положения М8 2.0мм PNP NO кабель (аналог IME08) | Akusense | 118 шт. | со склада |
от 20 - 1264.44 от 14 - 1359.63 от 8 - 1454.81 от 2 - 1550.00 от 1 - 1700.00 |
||
TRF08-1.5PO, индуктивный датчик положения М8 1,5мм PNP NO кабель (=IME08) | Akusense | 50 шт. | со склада |
от 20 - 1272.14 от 14 - 1368.09 от 8 - 1464.05 от 2 - 1560.00 от 1 - 1700.00 |
||
TRN6.5-02PO, индуктивный датчик положения Д6,5 2мм PNP NO нерж кабель (аналог IHM06-02BPSVW2G) | Akusense | 29 шт. | со склада |
от 20 - 1570.82 от 14 - 1690.55 от 8 - 1810.27 от 2 - 1930.00 от 1 - 2100.00 |
||
TRN30-15PO, индуктивный датчик положения М30 15мм PNP NO кабель (аналог IME12) | Akusense | 30 шт. | со склада |
от 20 - 1989.02 от 14 - 2019.35 от 8 - 2049.67 от 2 - 2080.00 от 1 - 2300.00 |
||
TRF30-10PO, индуктивный датчик положения М30 10мм PNP NO кабель (аналог IME12) | Akusense | 30 шт. | со склада |
от 20 - 2045.30 от 14 - 2200.20 от 8 - 2355.10 от 2 - 2510.00 от 1 - 2700.00 |
||
TRF18-05PO, индуктивный датчик положения М18 5мм PNP NO кабель (=IME12) | Akusense | под заказ | под заказ |
от 20 - 1295.39 от 14 - 1393.59 от 8 - 1491.80 от 2 - 1590.00 от 1 - 1700.00 |
||
TRF6.5-1.5PO, индуктивный датчик положения D6.5мм 1.5мм PNP NO кабель (=IHM06-1B5PSVU2G) | Akusense | под заказ | под заказ |
от 50 - 1338.48 от 35 - 1425.65 от 20 - 1512.83 от 5 - 1600.00 от 1 - 1800.00 |
||
TXF04-1.5PO, индуктивный датчик положения M4 1,5мм PNP NO кабель (=IMM04-01BPSVR8S) | Akusense | под заказ | под заказ |
от 50 - 2299.61 от 35 - 2489.74 от 20 - 2679.87 от 5 - 2870.00 от 1 - 3100.00 |
