Micrel для Ethernet

Компания Micrel Semiconductor — мировой лидер в производстве микросхем для питания, связи и Ethernet для самого широкого круга применений. Сегодня компания Micrel принадлежит Microchip.

Подключение по Ethernet можно организовать одним из следующих способов:
— микроконтроллер со встроенным МАС портом + трансивер (PHY)
— микроконтроллер со встроенным МАС портом + коммутатор
— любой микроконтроллер + контроллер Ethernet
— микроконтроллер со встроенным маршрутизатором

Компания Micrel предлагает компоненты для реализации любого из этих способов.

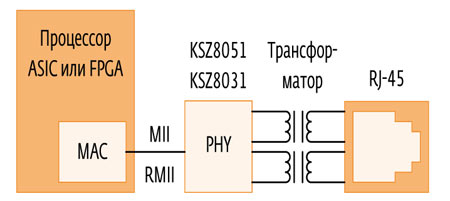

Микроконтроллер со встроенным МАС портом + трансивер (PHY)

Это самый простой и удобный способ подключения к сети Ethernet, который дает один порт подключения к сети. Трансиверы могут подключаться как к витой паре, так и к оптическому кабелю.

Подключение двух трансиверов методом Back-to-Back дает возможность не только приема-передачи данных, но и преобразования среды передачи информации (100Base-TX в 100Base-FX). Также, соединение двух трансиверов позволит увеличить дальность работы сети.

В некоторых моделях трансиверов есть встроенные согласующие резисторы, которые позволяют упростить схемотехнику и улучшить целостность передачи данных.

Все трансиверы, кроме KSZ8721BL, имеют опцию диагностики кабеля LinkMD, которая позволяет не просто диагностировать обрывы в кабеле, но и определять расстояние до дефекта и импеданс кабеля. Трансиверы имеют такие дополнительные функции, как автопереключению MDI/MDI-X (по Hewlett-Packard)., могут быть подключены напрямую одна к другой, чтобы работать в режиме ретранслятора или преобразователя с медного кабеля на оптоволоконный.

Микросхемы трансиверов предлагают различные варианты подключений интерфейса к узлу МАС процессора: MII, RMII или SMII.

C - Коммерческий температурный диапазон 0…+70°С
I - Промышленный температурный диапазон –40…+85°С

Многопортовые коммутаторы

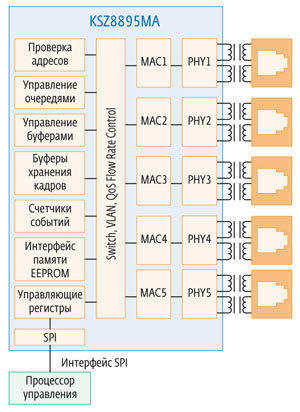

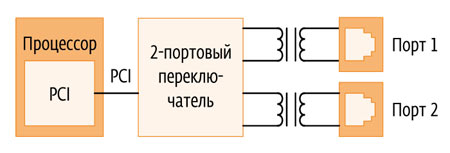

Применение управляемых многопортовых коммутаторов позволяет изменять режимы работы портов и алгоритмы их обслуживания. Micrel выпускает коммутаторы на 2, 3, 5, 8 и 9 портов, с коммерческим и индустриальным диапазоном температур. Коммутаторы имеют несколько вариантов интерфейса для связи с контроллером: MII, PCI, SPI.

Помимо управления работой портов ИС Micrel позволяют управлять и самими данными посредством подключения внешнего микроконтроллера к одному из MAC портов.

Для увеличения количества портов коммутаторы можно соединять вместе.

Контроллеры Ethernet

Если в разработке уже используется микроконтроллер, который не имеет МАС порта, то подключить его к Ethernet можно посредством промежуточного Ethernet контроллера Micrel. Такие ИС имеют один или два порта для подключения к сети, а к штатному микроконтроллеру они подключаются через шину PCI или SPI.

Микросхемы контроллеров Ethernet имеют интегрированную память, МАС и PHY (трансивер физического уровня). Они подключаются к хосту по последовательной или параллельной шине.
