Разъемы PicoBlade Molex

PicoBlade - это разъемы на печатную плату с шагом 1.25мм. Аналогичные разъемы представлены у KLS сериями KLS1-XL1-1.25, KLS1-XL3-1.25, KLS1-XL8-1.25, у Connfly DS1020 и DS1147, серия Micro у JST. Контакты разъемов PicoBlade в большинстве случаев рассчитаны на ток 0.5…2 А/контакт (в большинстве случаев - 1 А/контакт), максимальное рабочее напряжение от 50 до 125 В, сопротивление изолятора в общем случае составляет не менее 100 МОм (в отдельных случаях – не менее 500 МОм). Количество контактов может варьироваться от 2 до 30.

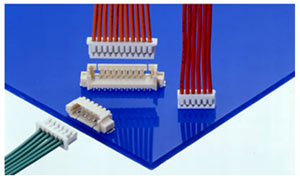

Разъемы MicroBlade обеспечивают надежную работу в сложных условиях окружающей среды. Максимальный температурный диапазон составляет от -40 до +105°C. Надежный электрический контакт даже в условиях высокой вибрации и малых токах нагрузки обеспечивают фрикционный замок и две независимых точки контакта на обжимной клемме. Разъемы для поверхностного монтажа вертикального исполнения доступны в модификации с вакуумными колпачками, которые предназначены для вакуумного захвата компонентов при монтаже на автоматизированном оборудовании. Колпачки дополнительно защищают контакты от внешних загрязнений при транспортировке или монтаже.

Разъемы MicroBlade на плату

Разъемы MicroBlade на кабель и контакты
