Ультразвуковые датчики Jiakang предназначены для расходомеров воды, газа и теплосчетчиков. Датчики работают на частотах 200 кГц, 500 кГц, 1 МГц, 2 МГц и представлены как в виде керамических дисков, так и в корпусах с выводами.

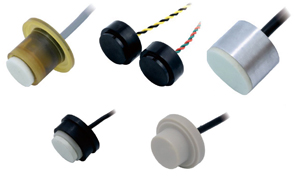

Корпусированные датчики серии PSC предназначены, в основном, для работы в счетчиках воды и газа. Различная геометрия внешней конструкции датчика позволяет выбрать оптимальный вариант для размещение в трубе, где измеряется поток. Рабочая частота датчика может находиться в диапазоне от сотен килогерц до единиц мегагерц, при этом полоса пропускания составляет 10-15% от центральной частоты. Датчики имеют статическую емкость в диапазоне 500…3000 пФ.
Система обозначений
| PS | C | 1.0M | 020102 | H2 | CE0 | - | B0 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. Керамические датчики
2. Тип датчика: С – ультразвуков
3. Номинальная частота: 1 – 1МГц, 2 – 2МГц
4. Размер
5. Код керамического материала
6. Специальные функции
7. Упаковка: B0 – россыпь в пакете
PSC1.0M014085H2CB0-B0
Параметры
— Частота 1 МГц
— Диаметр 14.8 мм
— Емкость 600 пФ
PSC1.0M020102H2CE0-B0
Параметры
— Частота 1 МГц
— Диаметр 20.6 мм
— Емкость 1300 пФ
PSC1.0M020160H2AD1-B0
Параметры
— Частота 1 МГц
— Диаметр 20.8 мм
— Емкость 1200 пФ
PSC1.0M022302H2AD0-B0
Параметры
— Частота 1 МГц
— Диаметр 22 мм
— Емкость 1300 пФ
PSC2.0M014083H2AD2-B0
Параметры
— Частота 2 МГц
— Диаметр 14.8 мм
— Емкость 1100 пФ
PSC200K018102H3AD6-B1
Параметры
— Частота 20 кГц
— Диаметр 18 мм
— Емкость 2000 пФ
PSC500K018060H2AD2-B1
Параметры
— Частота 50 кГц
— Диаметр 18.5 мм
— Емкость 500 пФ
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
PSC2.0M014083H2AD2-B0, Датчики ультразвуковые | JIAKANG | 109 шт. | 1-2 раб.дня |
от 4 - 98.41 от 3 - 98.71 от 3 - 99.00 от 2 - 99.30 от 1 - 110.00 |
|
 |
PSC1.0M020160H2AD1-B0, Датчики ультразвуковые | JIAKANG | 95 шт. | 1-2 раб.дня |
от 4 - 109.03 от 3 - 109.69 от 3 - 110.34 от 2 - 111.00 от 1 - 120.00 |
|
 |
PSC1.0M014085H2CB0-B0, Датчики ультразвуковые | JIAKANG | 4 шт. | 1-2 раб.дня |
от 4 - 170.97 от 3 - 171.65 от 3 - 172.32 от 2 - 173.00 от 1 - 180.00 |
|
 |
PSC500K018060H2AD2-B1, Датчики ультразвуковые | JIAKANG | 276 шт. | 1-2 раб.дня |
от 4 - 228.36 от 3 - 229.24 от 3 - 230.12 от 2 - 231.00 от 1 - 240.00 |
|
 |
PSC200K018102H3AD6-B1, Датчики ультразвуковые | JIAKANG | 96 шт. | 1-2 раб.дня |
от 4 - 440.09 от 3 - 441.73 от 3 - 443.36 от 2 - 445.00 от 1 - 460.00 |
|
 |
PSC1.0M022302H2AD0-B0, Датчики ультразвуковые | JIAKANG | 14 шт. | 1-2 раб.дня |
от 4 - 444.65 от 3 - 446.10 от 3 - 447.55 от 2 - 449.00 от 1 - 460.00 |
