Датчики относительной влажности и температуры воздуха служат для непрерывного контроля параметров внешней среды путем преобразования температуры и влажности воздуха в аналоговый выходной сигнал напряжения или тока.
В конструкции датчика установлен емкостной чувствительный элемент, доступ к которому воздуха происходит через фильтр. Абсолютная погрешность датчика составляет: ± 3%RH, ± 0,5°С. Микропроцессор обрабатывает данные измерений датчика и преобразует их в выходной сигнал по напряжению или току, пропорционально измеренной влажности и температуре. Фильтр позволяет защитить датчик от загрязнений в промышленных помещениях, а также в процессе дезинфекции помещений.
Устройства предназначены для работы в составе систем автоматического контроля и регулирования климата в животноводческих помещениях и промышленности. Например, с помощью датчика относительной влажности и температуры осуществляется контроль микроклимата на птицефабриках и животноводческих предприятиях, в теплицах, на складах и других помещениях, где уровень температуры и влажности воздуха влияет на процессы производства и сохранность продукции.
Общие технические характеристики
— Напряжение питания: 11-30В DC
— Погрешность преобразования относительной влажности: 0...100%Rh
— Погрешность преобразования температуры: 0,5 (в диапазоне -20...60°С), 1,5 (в диапазоне -40...-20°С)
— Диапазон измерения температур: -40...60°С
— Диапазон рабочих температур: -40...60°С
— Подключение: кабель 4х0.25, 3х0.34кв.мм, длина 2м или разъем SD13 (вилка)
— Материал корпуса: пластик РОМ-С
Система обозначений
| SHT | Z | 51 | P | 5 | - | 4 | 2 | P | - | L | P | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1. Тип датчика:
SH – датчик влажности
SHT – датчик температуры и влажности
2. Подключение: Z – кабель, ZC – разъем SD13 (вилка)
3. Типоразмер корпуса: 52 – корпус диаметром 20мм
4. Материал корпуса: Р – пластик
5. Класс защиты: 5 – IP65
6. Подключение:
2 – 2-х проводное
3 – 3-х проводное
4 – 4-х проводное
7. Тип выходного сигнала:
1: 0…10В
2: 4…20мА
3: 0…3В
4: 0…1В
5: 0…5В
8. Структура выхода: Р – PNP (общий минус)
9. Индикация: L – индикация состояния, не обозн – без индикации
10. Электрическая защита:
Z – защита от перегрузки и КЗ нагрузки, неправильной полярности, выбросов напряжения
Р – защита от неправильного подключения и выбросов напряжения

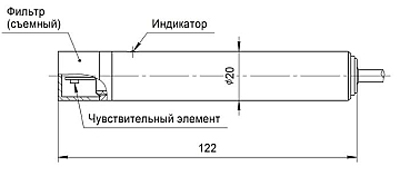

Габаритные размеры
Модельный ряд
| Наименование | Выходной сигнал измерения влажности | Выходной сигнал измерения температуры | Аналог |
| SH Z51P5-31P-LZ | 0...10В (0,1В/%Rh) | - | SKOV DOL 14, DOL 14HQ, Rotem RHS-10 |
| SHT Z51P5-41P-LZ | 0...10В (0,1В/%Rh) | 0...10В (0,1В/°С) | SKOV DOL 114 |
| SH Z51P5-33P-Z | 0...3В (0,03В/%Rh) | - | Rotem RHS-10plus |
| SH Z51P5-32P-LP | 4...20мА (0,16мА/%Rh) | - | - |
| SHT Z51P5-42P-LP | 4...20мА (0,16мА/%Rh) | 4...20мА (0,16мА/°С) | - |
| SH Z51P5-35P-LZ | 0...5В (0,05В/%Rh) | - | - |
