Термоусадка с припоем SO63 TE Connectivity

TE Connectivity предлагает надежные и экономичные решения для сотен различных задач при работе с проводами и их соединениями. Они обеспечивают защиту контактных площадок в диапазоне от -65 до +200°С.

Термоусаживаемые гильзы с припоем (SolderSleeve) имеют прозрачную оболочку для проверки качества соединения и защиты от воздействий окружающей среды. Процесс пайки обеспечивается наличием встроенного в гильзу припоя с флюсом. При нагреве горячим воздухом термоусаживаемая основа гильзы сжимается и высвобождает слой припоя, который образует полностью герметичное соединение без механических внутренних натяжений.

Компания TE выпускает широкую линейку термоусадки с припоем с различным исполнением и на различные диаметры проводников. Гильзы также различаются по степени защиты от влаги: от полностью погружных в жидкость до защиты от брызг.

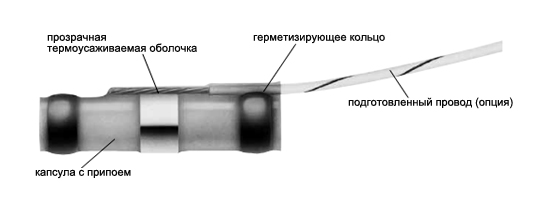

Конструкция термоусаживаемой гильзы

Процесс монтажа

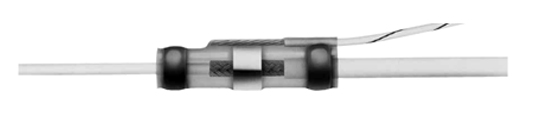

Установить подготовленный провод в гильзу.

Нагреть гильзу термофетом. Припой расплавится, процесс пайки полностью визуализирован благодаря прозрачности трубки. Герметизирующие кольца сжимаются по контуру кабеля и обеспечивают защиту от механических натяжений.

Модельный ряд термоусаживаемых гильз с припоем
