Вот уже более 25 лет MELF резисторы Vishay выдерживают растущие требования автомобильной индустрии в области точности, стабильности, надежности и импульсной нагрузке. Также, высокие требования предъявляются к долгосрочной стабильности, стойкости к влажности и температурным режимам пайки.
Конструкция резисторов

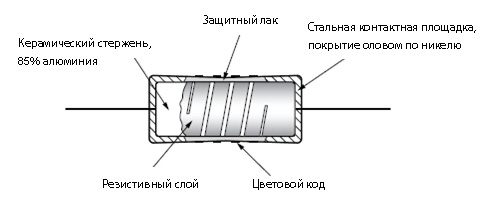

MELF резисторы (Metal electrode leadless face) состоят из однородной металлизированной пленки, нанесенной на корпус из высококачественной керамики.
Благодаря их цилиндрическому корпусу, который легко катится и падает, о таких резисторах в шутку говорят «большинство закончит свою жизнь на полу». Поэтому при автоматическом монтаже необходимо правильно настроить давление SMT манипулятора. Но это и всё, что можно сказать о недостатках MELF резисторов.
Сегодня на рынке представлены 3 разновидности корпуса MELF:
— MELF (MMB) 0207: d2.2x5,8
— miniMELF (MMA) 0204: d1.4x3.6
— microMELF (MMU) 0102: d1.1x2.2
Электрические и термические параметры
Резисторы в корпусах MELF0102, 0204 и 0207 эквиваленты по размерам плоским чип корпусам 0805, 1206 и 2512. Рабочее напряжение для самого маленького корпуса составляет 150 В и доходит до 300 В для MELF0207. Мощность рассеяния составляет от 0,3 до 1 Вт, в зависимости от корпуса. Максимальная рабочая температура при максимальной мощности +155°С.
Выдерживать такие рабочие условия резисторам помогает цилиндрическая конструкция корпуса. По сравнению со стандартными плоскими резисторами с такой же площадью контактной площадки область эффективного резистивного слоя у цилиндрических резисторов в 3 раза больше, а больший объем керамического тела обеспечивает хорошее рессеивание тепла.
Температурный коэффициент, точность и стабильность
Специальный металлизированный сплав и особенности технологического процесса гарантируют отличные параметры долгосрочной стабильности и температурного коэффициента. Прецизионная нарезка лазером керамического стержня не повреждает корпус и обеспечивает очень малую погрешность, а также создает токопроводящие пути одинаковой ширины для равномерного распределения тепла. Следовательно, MELF резисторы могут иметь температурный коэффициент до 5ppm/K и погрешность 0,02%. Максимальные отклонения от параметров при долгосрочной работе составляет 0,05% после 8000 часов эксплуатации для высокопрецизионных MELF резисторов.
Импульсная нагрузка

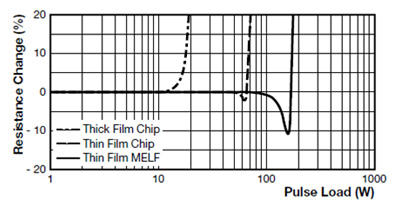

Другой важный момент – способность резисторов выдерживать различные состояния перегрузки. Металлопленочная технология изготолвения в сочетании сцилиндрической конструкцией корпуса дают значительные преимущества по сравнению со стандартными тонко- и толстопленочными резисторами. График показывает, что самыми «слабыми» по отношению к импульсной нагрузке являются толстопленочные резисторы.
Сертификация
MELF резисторы нескольким международным стандартам, таким как EN140401-803, автомобильному AEC-Q200. Компоненты производятся без свинца и соответствуют требованиям RoHS.
Работа при высоких температурах
Развитие линейки MELF резисторов привело к появлению отдельной высокотемпературной серии MELF HT, которая имеет рабочую температуру до +175°С. Кроме температуры эти резисторы имеют повышенную мощность, 0,4-0,5 Вт для MMA0204HT.

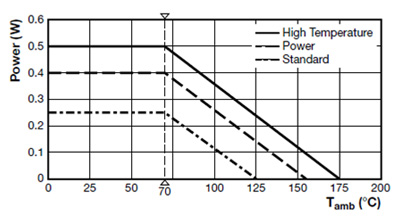

Для резисторов MELF HT разработчики предлают 3 рабочих режима:
— стандартный 0,25 Вт, ухудшение параметров от +70°С
— мощный 0,4 Вт, ухудшение параметров от +70°С
— расширенный 0,5 Вт, ухудшение параметров от +70°С
Максимальное отклонение от номинальных параметров после 1000 часов работы составляет 0,1% для стандартной серии, 0,15% для мощной и 0,25% для высокотемпературной.
Такие рабочие электрические параметры невозможно достичь с помощью стандартных толсто- и тонкопленочных резисторов. Поэтому MELF резисторы являются главным выбором для высоконадежной профессиональной электроники в области стабильности, стойкости к влаге и работе при высоких температурах.
Спецификация
| Серия | MMU 0102 | MMA 0204 | MMB 0207 | |||
| Размер DIN | 0102 | 0204 | 0207 | |||
| Метрический размер | RC 2211 M | RC 3715 M | RC 6123 M | |||
| Диапазон номинальных сопротивлений | 22 Ом…332 кОм | 10 Ом…511 кОм | 15 Ом…1 МОм | |||
| Точность | ±0.5%; ±0.25%; ±0.1% | ±0.25%; ±0.1% | ||||
| Температурный коэффициент | ±25 ppm/K; ±15 ppm/K | |||||
| Рабочий режим | Прециз. | Стандарт. | Прециз. | Стандарт. | Прециз. | Стандарт. |
| Мощность рассеяния | 0.06 Вт | 0.2 Вт | 0.07 Вт | 0.25 Вт | 0.11 Вт | 0.4 Вт |
| Рабочее напряжение | 150 В | 200 В | 300 В | |||
| Температура | 85°С | 125°С | 85°С< | 125°С | 85°С | 125°С |
| Макс. изменения температуры при макс. мощности через: | 22 Ом…332 кОм | 10 Ом…511 кОм | 15 Ом…1 МОм | |||
| 1 000 часов | ≤0.05% | ≤0.1% | ≤0.05% | ≤0.1% | ≤0.05% | ≤0.1% |
| 8 000 часов | ≤0.1% | ≤0.2% | ≤0.1% | ≤0.2% | ≤0.1% | ≤0.2% |
| 225 000 часов | ≤0.3% | ≤.06% | ≤0.3% | ≤.06% | ≤0.3%< | ≤.06% |
| Коэффициент отказа | ≤2 х 10-9/ч | ≤0.7 х 10-9/ч | ≤0.7 х 10-9/ч | |||
| Размер | Micro-MELF 2.2х1.1 мм | Mini-MELF 3.6х1.4 мм | MELF 5.8х2.2 мм | |||
Температурный коэффициент и диапазон сопротивления
| Температурный коэффициент | Точность | Диапазон номинальных сопротивлений | ||
| MMU 0102 | MMA 0204 | MMB 0207 | ||
| ±25 ppm/K | plusmn;0.25% | 47 Ом…332 кОм | 22 Ом…511 кОм | 15 Ом…1 МОм |
| ±0.1% | 100 Ом…221 кОм | 43 Ом…511 кОм | 33 Ом…1 МОм | |
| ±15 ppm/K | ±0.5% | 22 Ом…100 кОм | 10 Ом…332 кОм | - |
| ±0.25% | 47 Ом…100 кОм | 22 Ом…332 кОм | - | |
| ±0.1% | 100 Ом…100 кОм | 43 Ом…332 кОм | 33 Ом…1 МОм | |
