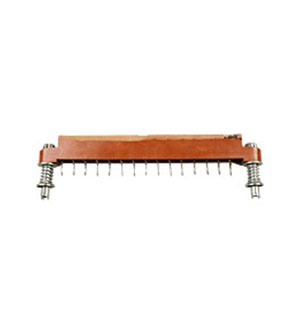

РГ1Н-2-23, розетка (92-93г.)

Соединители объемного монтажа типа РГ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Корпус вилки (маркировка РШ) может выпускаться в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе. Сам кожух может быть прямым или угловым.
Розетки имеют унифицированные контакты с хвостовиками под пайку проводов, покрытые сплавами серебро-сурьма, олово-висмут, золото. Для надежной фиксации сочлененной вилки и розетки на корпусе розетки имеются специальные зажимы.

Основные технические характеристики соединителей РГ/РШ:
Максимальное рабочее напряжение: 400 В
Максимальный рабочий ток на каждом контакте: 3 А
Сопротивление контактов: 10 мОм
Температура окружающей среды при эксплуатации:
- для соединителей в металлическом кожухе от -60 до 155оС
- для соединителей в пластмассовом кожухе от -60 до 90оС
- для соединителей с покрытием контактов олово-висмут от -60 до 70оС
Минимальная наработка:
- для соединителей в металлическом кожухе 5000 часов
- для соединителей в пластмассовом кожухе 15000 часов
- Число сочленений - расчленений 500
Покрытие контактов: золото, серебро, олово-висмут
Климатическое исполнение: УХЛ, В.

Система обозначений:
РГ1Н-1-1
Р - соединитель низкочастотный прямоугольный для внутреннего монтажа
Г - часть соединителя: Г - розетка (гнездовой контакт), Ш – вилка (штыревой контакт)
1 - приборная часть соединителя, 2 - кабельная часть соединителя
Н - низкочастотный
М - вилка в штампованно-литом кожухе
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала
1 - принадлежность соединителей к данным ТУ
1 - исполнение соединителя:
1 - 4-контактная розетка
3 - 8-контактная розетка
4 - 12-контактная розетка
5 - 16-контактная розетка
7 - 8-контактная розетка модернизированная
6 - 4-контактная вилка с прямым кожухом
17 - 8-контактная вилка с прямым кожухом
23 - 12-контактная вилка с прямым кожухом
29 - 16-контактная вилка с прямым кожухом
6 - 4-контактная вилка с угловым кожухом
18 - 8-контактная вилка с угловым кожухом
24 - 12-контактная вилка с угловым кожухом
30 - 16-контактная вилка с угловым кожухом
19 - 8-контактная вилка модернизированная
А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро
В - всеклиматическое исполнение.
