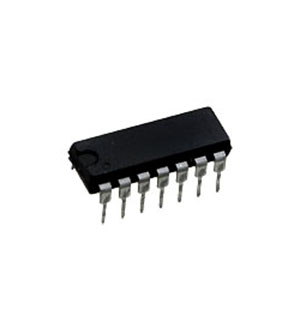

КР514ИД2, (MSD101)(1990-99г)

Микросхемы представляют собой дешифратор для семисегментного полупроводникового цифрового индикатора с разъединенными катодами сегментов. Изготовлены по биполярной технологии с p-n переходом и применяется в устройствах отображения цифровой, знаковой и буквенной информации. Предназначены для работы в электронной аппаратуре в качестве дешифратора логических сигналов из двоичного кода 8-4-2-1 в семисегментный код для питания цифровых полупроводниковых индикаторов.

Напряжение питания, В 5±5%
Ток потребления, мA <50
Входное напряжение "0", В < 0,4
Входное напряжение "1", В > 2,4
Входной ток "0", мА < 1,6
Входной ток "1", мА > 0,07
Выходной ток "0" (при 10V), мА 0,25(max)
Выходное напряжение "1" (при 20mA),В < 0,4
