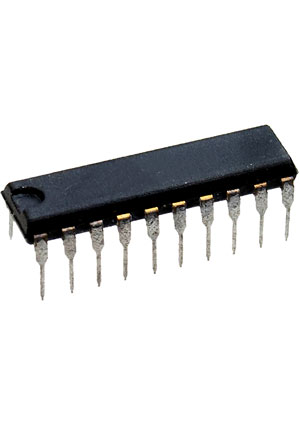

КР1533ИР22, (1990-92г)

Цифровая интегральная схема транзисторной логики с диодами Шоттки серии ТТЛ.
Микросхемы КР1533ИР22 представляют собой восьмиразрядный регистр на триггерах с защелкой с тремя состояниями на выходе и предназначены для управления большой емкостной или низкоомной нагрузками. Напряжение питания: 5.0 В ± 10%.Диапазон рабочих температур: -10... 70 °СКорпус типа 2140.20-8, масса не более 2,6 г. Микросхема КР1533ИР22 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики. ИС КР1533ИР22 специально спроектирована для управления ёмкостной (до 500пФ) или относительно низкоомной нагрузкой. Применение выходов с тремя состояниями и увеличенная нагрузочная способность по сравнению со стандартными микросхемами серии КР1533 обеспечивает возможность работы непосредственно на магистраль без дополнительных схем интерфейса. Это дает возможность использовать данную микросхему в качестве буферного регистра, регистра ввода-вывода, магистрального передатчика и др.

Напряжение питания (Vсс) 5В ±10%
Входной ток (0/1), не более 20мкА/200мкА
Ток потребления (статический), max 27мА
Выходной ток лог. "0", не менее 30мА
Выходной ток в Z-состоянии, не более 20мкА
Типовая задержка 12 - 40нс
Входной уровень "0" < 0,8В
Входной уровень "1" > 2,0В
Выходной уровень "0" < 0,4В
Выходной уровень "1" > 2,4В
Рабочий диапазон температур -10oC.. 70°C
Корпус DIP-20
Импортный аналог 74ALS373
