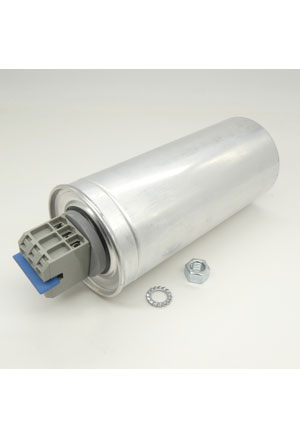

B32344E4122A500, 400В 12.5кВар аналог -D4122 -B4122

Серия MKP-конденсаторов PhiCap компании Epcos-TDK используется для компенсации реактивной мощности уже более 15 лет. Диапазон мощностей одного конденсатора - от 0,5 до 28,0 кВар (трехфазное исполнение) и от 0,7 до 5,0 кВар (однофазное исполнение), в зависимости от значения номинального напряжения.
Конденсаторы Epcos-TDK этой серии специально разработаны для применения в промышленных системах компенсации реактивной мощности. Диэлектрическая система конденсаторов состоит из односторонне металлизированной проводящим алюминиево-цинковым слоем, толщиной несколько нм, специальной (конденсаторной) полипропиленивой пленки, так называемая МКР-технология. Чтобы избежать попадания влаги внутрь конденсатора после сушки в вакууме алюминиевый цилиндрический корпус конденсаторов заполняется нетоксичным полиуретановым компаундом и герметично закрывается крышкой с контактными выводами. Этот технологический процесс помогает избежать окисления электродов и частичных (локальных) разрядов конденсатора, обеспечивая стабильность емкости в течение длительного периода. Упрочнение периферийной контактной зоны обкладок обеспечивается дополнительным цинковым напылением торцов рулона.
Для крепления к поверхности монтажа и заземления корпуса на днище конденсатора Epcos-TDK предусмотрено болтовое соединение (при диаметре корпуса 53 мм, болт М8 - крутящий момент 4 Н? м. При диаметре корпуса 63,5 мм, болт М12 - крутящий момент 10 Н? м). Максимальное сечение гибкого кабеля питания - 16 кв.мм. Монтаж конденсаторов возможен только в вертикальном положении. При монтаже между конденсаторами должно быть предусмотрено расстояние обеспечивающее условия охлаждения (в случае естественного охлаждения не менее 20 мм). Так как срабатывание предохранителя от превышения избыточного давления происходит в результате вертикального удлинения корпуса (специального расширяющегося бортика), над конденсаторами должно оставаться свободное пространство высотой не менее 20 мм. Кроме того, присоединение выводов необходимо выполнять гибкими проводниками.
Применение
- Автоматизированные и нерегулируемые установки компенсации реактивной мощности.
- Расстроенные (detuned) системы компенсации реактивной мощности.
Особенности
- До 28,0 кВар в одном корпусе конденсатора для трехфазного исполнения.
- До 5,0 кВар в одном корпусе конденсатора для однофазного исполнения.
- Долгий срок службы до 135000 часов
- Возможность выдерживать пусковые токи до 200 х Iном.
- Компактные размеры и небольшая масса.
- Необслуживаемые в течении срока эксплуатации.
Безопасность
- Самовосстанавливающиеся свойства диэлектрической системы.
- Встроенный предохранитель превышения избыточного давления внутри корпуса.
- Изолированные клеммы выводов (степень защиты IP20)
