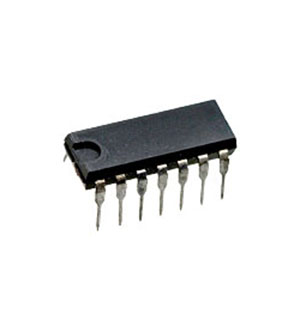

К176ИЕ4, (CD4026E)(90-97г)

К176ИЕ4 – счётчик импульсов с выводом состояния счётчика на семисегментный индикатор. Она считает импульсы, поступившие на вход С (4 нога). По спаду этих импульсов происходит переключение счётчика. С вывода «J» (3 нога микросхемы) снимается частота в 4 раза меньшая тактовой, а с выхода «Р» (2 нога микросхемы) частота в 10 раз меньше тактовой на ней происходит спад логической единицы при переходе состояния счётчика из «9» в «0». Она используется для подключения следующего счётчика высшего разряда. Вход R служит для обнуления счётчиков, оно происходит при появление на нём логической единицы. Следует отметить, что если этот вход висит в воздухе, ни к чему не присоединённый, то микросхема чаще всего воспринимает там единицу, и счёт не производит. Во избежание этого необходимо подтягивать его к земле, соединяя с общим минусом через резистор 100 – 300 Ом, или напрямую, если не планируется использовать функцию обнуления. Вход S предназначен для переключения режимов работы микросхемы с разными индикаторами. Если этот вывод соединить с питания, то микросхема переходит в режим работы с индикатором с общим анодом, если с - питания – то в режим индикатора с общим катодом. Выхода 1, 8 – 13 используются для подсоединения индикатора. IC1 считает поступившие на её вход 4 импульсы генератора, при переходе её с 9 на 0 на выходе 2 происходит спад логической единицы, и IC2 переключается на 1 значение вверх.

1 Выход сегмента G 8 Выход сегмента F
2 Выход переноса (10) 9 Выход сегмента A
3 Выход (4) 10 Выход сегмента B
4 Вход тактовый (С) 11 Выход сегмента C
5 Вход сброса (R) 12 Выход сегмента D
6 Вход управления (S) 13 Выход сегмента E
7 Общий 14 Питание 9В

Напряжение питания номинальное 9В±5%
Напряжение питания допустимое 5..10В
Выходное напряжение "0" <0,3В
Выходное напряжение "1" >8,2В
Входной ток "0/1" <0,5мкА
Ток потребления (статический) <0,3(0,25)мА
Максимальная тактовая частота 1Мгц
Максимальный выходной ток 0,2мА
Нагрузочная способность 15 входов К176
