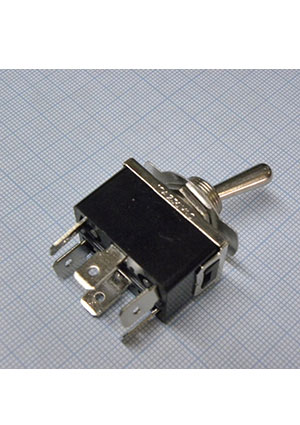

KN3(C)-203AP-B3, Тумблер ON-OFF-ON 2 группы контактов - клеммы 10А, 250В

Тумблеры двухполюсные серии KN3 среднего типоразмера (Medium) предназначены для коммутации цепей питания и управления постоянного и переменного токов. Номинальные значения для цепей переменного тока составляют по напряжению – 250 (125) В, по току до 15 А, соответственно. Механизм переключения тумблера – рычажного типа.
Контактная группа тумблеров выполняет функции выключения, включения или переключения в одном или двух направлениях цепи. Количество положений: 2 или 3. Количество контактов: 4, 6, 12. Степень защиты корпуса - IP40, выводов - IP00.
Схема переключения может быть реализована на 2 положениях ON-OFF/ON-ON или на 3 положениях ON-OFF-ON, при этом одно или 2 крайних положения могут быть с фиксацией – ON или без фиксации – (ON).
Тип выводов – под пайку или под винт. Монтаж в отверстие панели осуществляется с помощью резьбового соединения, посадочный диаметр 12.2мм. Тумблеры снабжены пластиной для указания режима работы рычага.
