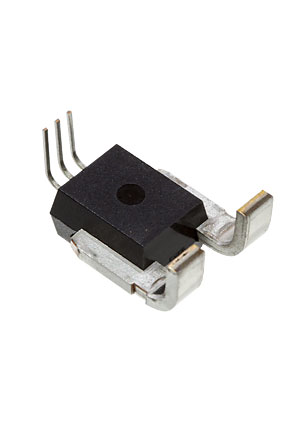

ACS758LCB-100B-PFF-T, Fully Integrated, Hall Effect-Based Linear Current Sensor IC with 100 uOm Curr

Датчик тока ACS758LCB-100B-PFF-T на основе эффекта Холла, обладает рядом преимуществ, которые заключаются в возможности измерения как постоянных, так и переменных токов, и малых размерах. К главным достоинствам следует отнести отсутствие вносимых в систему потерь мощности, широкий диапазон частот. Датчик тока работает в расширенном диапазоне температур, что позволяет использовать их в жестких условиях эксплуатации.
Датчик ACS758LCB-100B-PFF-T состоит из очень точного линейного датчика Холла, интегрированного на кристалл микросхемы, и медного проводника, размещенного близко к кристаллу. Электрический ток, протекая через проводник, создает магнитное поле, которое фиксируется датчиком Холла и преобразуется в напряжение, пропорциональное значению входного тока.
Датчик выпускается в корпусе СВ. Этот корпус включает медный проводник и аналоговый датчик Холла и позволяет измерять постоянный ток до 200 А и импульсный до 1200 А. Сопротивление проводника составляет 100 мОм, поэтому микросхемы имеют сверхнизкую потерю мощности при измерении максимального тока.
Основными областями применения являются системы автомобильной и силовой электроники, промышленная автоматика, аппаратура общего применения.
