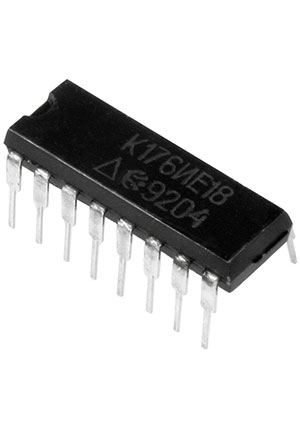

К176ИЕ18, Электронный таймер, часы

В состав микросхемы К176ИЕ18 входит генератор (выводы 12 и 13), рассчитанный на работу с внешним кварцевым резонатором частотой 32 768 Гц, и два делителя частоты с коэффициентами деления 215=32768 и 60. Сопротивление резистора R1 может находиться в пределах 10-33 Мом. Конденсатор С3 служит для точной подстройки частоты. На выходах Т1-Т4 DD1 формируются импульсы с частотой 128 Гц и скважностью около 4, сдвинутые между собой на четверть периода. Они необходимы для коммутации разрядов индикатора в часах при динамической индикации. Сигнал с частотой 1 Гц с вывода 4 микросхемы можно использовать для зажигания разделительной точки. ИС К176ИЕ18 имеет специальный формирователь звукового сигнала. Выход звукового сигнала (вывод 7) выполнен с "открытым" стоком и позволяет подключать излучатели сопротивлением более 50 Ом без эмиттериых повторителей.

1 Выход 128Гц 9 Включение звукового сигнала
2 Выход 128Гц 10 Выход 60Гц
3 Выход 128Гц 11 Выход 1024Гц
4 Выход 215 (1Гц) 12 Вход генератора
5 Вход сброса 13 Выход генератора
6 Выход 214 (2Гц) 14 Управление яркостью
7 Выход звукового сигнала 15 Выход 128Гц
8 Общий16 Питание 9В

Напряжение питания 5..10В
Выходное напряжение "0" <0,3В
Выходное напряжение "1" >8,2В
Входной ток "0/1" <0,1мкА
Ток потребления (статический, Uпит=5В) 50мкА
Диапазон температур 0.. 70°C
