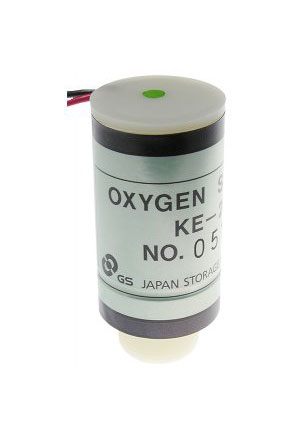

KE-25F3

Датчики на основе жидкого электролита для определения концентрации кислорода серии KE-25.
Чувствительным элементом кислородных датчиков является гальваническая ячейка с раствором электролита. В датчиках применяется многокомпонентный электролитический раствор кислоты, созданный по оригинальной технологии, стойкий к воздействию газов (таких как CO2), легко вступающих в реакцию окисления. Срок годности электролита кислотного типа десятикратно превышает срок годности щелочных электролитов.
Конструкция кислородного сенсора включает в себя гальваническую батарею с анодом из свинца, кислородным катодом из золотой пленки и слабым раствором кислоты, служащим электролитом. На золотой электрод нанесена непористая тефлоновая мембрана.
Молекулы кислорода проникают через мембрану и на поверхности катода вступают в электрохимическую реакцию с раствором электролита. Между катодом и анодом включены термистор, служащий для целей температурной компенсации, и резистор, с которого снимается напряжение, характеризующее ток, протекающий через электролит в результате электрохимической реакции.
