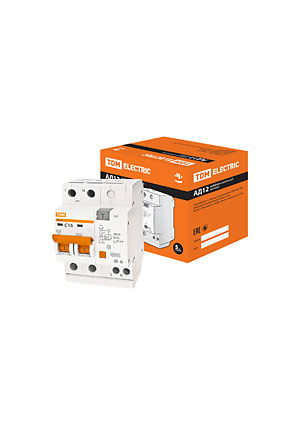

SQ0204-0006, АД12, дифференциальный автомат 2Р 16А 30мА

Дифферен¬циальные автоматы АД12 отличаются высоким быстродействием и обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или к элементам электрооборудования, находящегося под напряжением. В отличие от автоматических выключателей ВД1-63 дифференциальный автомат АД12 обеспечивает эффективную защиту электрооборудования от сверхтока (короткого замыкания и перегрузки).
Конструктивно дифавтомат АД12 объединяет модуль выключателя дифференциального тока и автоматический выключатель. В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты. Аппарат занимает два стандартных модуля в щитке (36мм) и монтируется на DIN-рейку.
В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус. Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.

Технические характеристики
Соответствуют ГОСТ Р 51327.1-99
Номинальное напряжение: 230/400 В/50 Гц
Номинальный ток: 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальный отключающий дифференциальный ток: 10, 30, 100, 300 мА
Номинальная отключающая способность: 4 500 А
Характеристики срабатывания электромагнитного расцепителя: С
Рабочая характеристика при наличии дифференциального тока: АС
Время отключения при номинальном дифференциальном токе: менее 40 мс
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Диапазон рабочих температур: -25… 40С
Степень защиты выключателя: IP 20
Электрическая износостойкость, циклов ВО: не менее 6 000
Механическая износостойкость, циклов ВО: не менее 20 000
Максимальное сечение присоединяемых проводов: вход 25 кв.мм
