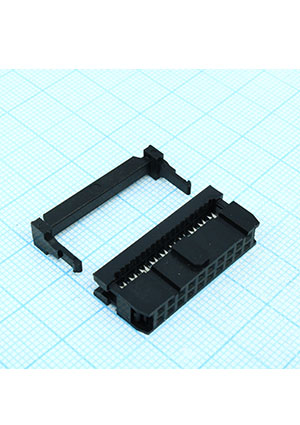

DS1016-20MA2BB, IDC разъем, розетка на плоский шлейф 20pin(2x10), шаг 2.54мм

Номенклатурный номер: 2010078634
Производитель: CONNFLY

DS1016-20MA2BB, IDC разъем, розетка на плоский шлейф 20pin(2x10), шаг 2.54мм CONNFLY

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 2010078634
Артикул: DS1016-20MA2BB
Производитель: CONNFLY

DS1016-20MA2BB (datasheet)

этот же товар с другими сроками поставки,
оптимизация цены от количества

Наличие: 27934 шт

Поставка: 2 марта на складе в Москве (после оплаты)

Цены :

от 4968 - 6.19 руб.
от 2484 - 6.56 руб.
от 1296 - 7.16 руб.
от 648 - 8.03 руб.
от 41 - 9.15 руб.
Потребуется 100% предоплата

Описание

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические
характеристики

Технические характеристики

Серия	BH/IDC
Производитель	CONNFLY
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	20
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Сопротивление контактов не более,Ом	0.02
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	3 гр.

Документация

DS1016-20MA2BB (datasheet)

Сайт производителя: CONNFLY
