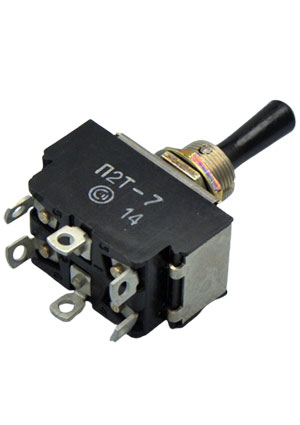

П2Т-7, тумблер

Двухполюсные тумблеры серии П2Т предназначены для коммутации цепей сигнализации, питания и управления с напряжением до 250В, силой тока 0.1А – 6А и коммутируемой мощностью до 660Вт. Механизм переключения тумблера – рычажного типа. Контактная группа тумблеров выполняет функции включения, отключения или переключения в одном или двух направлениях цепи, с фиксацией рычага в различных положениях. В некоторых тумблерах предусмотрена подсветка в виде светящейся ручки.
Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения. Монтаж выводов – под пайку. Степень защиты – IP40. Тумблеры серии П2Т имеют 24 конструктивных исполнения и предназначены для объемного монтажа.
Маркировка тумблеров П2Т
П2Т - 21 Л
П2Т – серия
24 – типономинал, определяющий конструктивные особенности, электрическую схему и вид ручки
Л – вариант исполнения:
- А - исполнение с выводами в виде штекеров шириной 6.3 мм
- B - всеклиматическое исполнение
- К - исполнение с колпачком
- Л - исполнение с термопластичным корпусом
- Отсутствие букв обозначает УХЛ исполнение (для умеренного и холодного климата)
