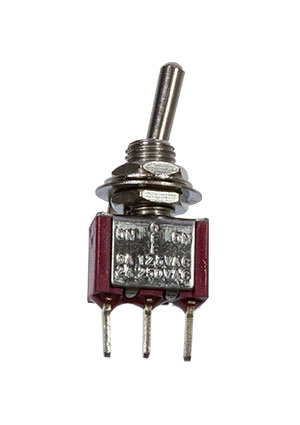

MTS-103-A2-R, миниатюрный тумблер ON-OFF-ON, 3 контакта на плату, красный

Миниатюрные тумблеры серии MTS предназначены для коммутации цепей переменного тока напряжением до 250В с током не более 3А. Механизм переключения тумблера – рычажного типа.
Контактная группа тумблеров выполняет функции выключения, включения или переключения в одном или двух направлениях цепи. Количество положений: 2 или 3. Количество контактов: 2, 3, 4, 6. Степень защиты корпуса - IP40, выводов - IP00.
Схема переключения может быть реализована на 2 положениях ON-OFF/ON-ON или на 3 положениях ON-OFF-ON, при этом одно или 2 крайних положения могут быть с фиксацией – ON или без фиксации – (ON).

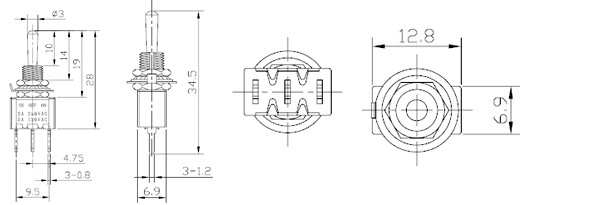

Монтаж тумблера на приборную панель, или на корпус прибора осуществляется через монтажное отверстие. Фиксация тумблера производится с помощью гайки, накручиваемой на резьбовую шейку тумблера. Шейка тумблера имеет метрическую резьбу М6. Тип выводов – под пайку. Выводы прямые или угловые.
