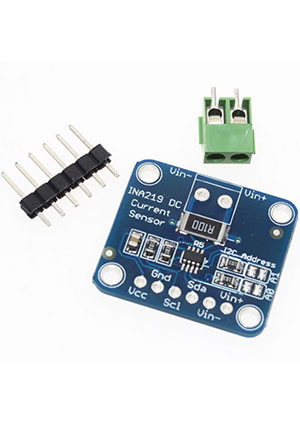

CJMCU-219 INA219, монитор питания на INA219 I2C интерфейс

INA219 DC Current Monitor — цифровой датчик для измерения потребляемого тока, напряжения и мощности на базе микросхемы INA219B. Выходной интерфейс модуля — шина I2C, что очень удобно при работе с устройствами на базе Arduino, Raspberry Pi, Orange PI, Banana Pi и т.п.
Модуль имеет высокую точность измерения тока и напряжения, нулевой дрейф, при этом обладая компактными размерами и не требует дополнительной обвязки. Также важное преимущество датчика INA219 заключается в том, что измерительный шунт установлен в разрыв «+» питания, а не «-», так как в таком случае не возникает нежелательный в электронике сдвиг потенциалов между «землей» нескольких устройств, объединенных в общую схему.
I2C адрес микросхемы INA219 можно изменить запайкой перемычек А0 и А1. Возможно четыре различных комбинации установки адресных перемычек, соответственно на одну шину I2C можно подключать до 4-х таких модулей. Для увеличения точности измерений предусмотрен регистр калибровки.
Применить модуль можно в системах, контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока.
