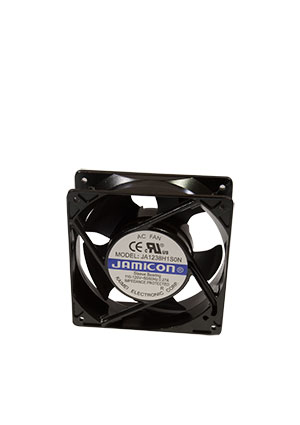

Малогабаритный вентилятор переменного тока JA1238H1S – терморегулирующее устройство, обеспечивающее оптимальный температурный режим радиоэлектронной аппаратуры и различной техники промышленного и бытового применения.
Вентилятор рассчитан на питание от сети переменного тока с напряжением 220 В. Вращение изогнутых лопастей обеспечивает нагнетание или всасывание воздушного потока рабочей зоны, регулируя необходимый температурный режим устройств.

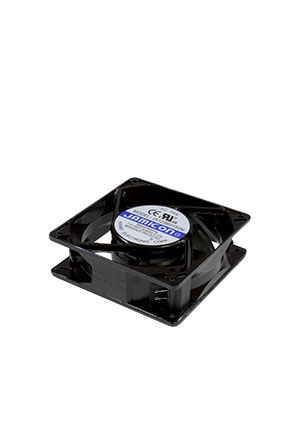

JA1238H1S относится к осевому типу вентиляторов. Конструктивно состоят из крыльчатки на 5 лопастей со встроенным роторным электродвигателем и корпуса. Габариты корпуса – 120х120х38 мм. На фланце предусмотрены отверстия для монтажа крепления. На боковой стороне корпуса стрелками обозначены направление вращения крыльчатки (Rotation) и направление воздушного потока (Air Flow).
Корпус вентилятора изготовлен из алюминиевого сплава, крыльчатка – огнестойкого термопластика. Используются подшипники скольжения.
Применяются осевые малогабаритные вентиляторы AC 120х120х38 в качестве элементов систем терморегулирования радиоэлектронной аппаратуры, как в целом устройства, так и отдельных их компонентов, блоков или модулей, также широко применяются в бытовых системах вентиляции.
На вентиляторы дополнительно могут устанавливаться
металлические или пластмассовые решетки, или
решетки с фильтром для обеспечения защиты от попадания посторонних предметов и пыли.
Изображения и чертеж служат только для ознакомления, см. техническую документацию
