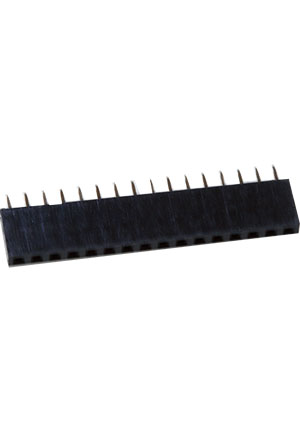

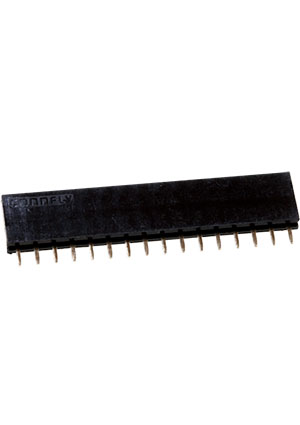

PBS-16, гнездо на плату шаг 2.54мм 1x16 прямое (DS1023-1*16S21)

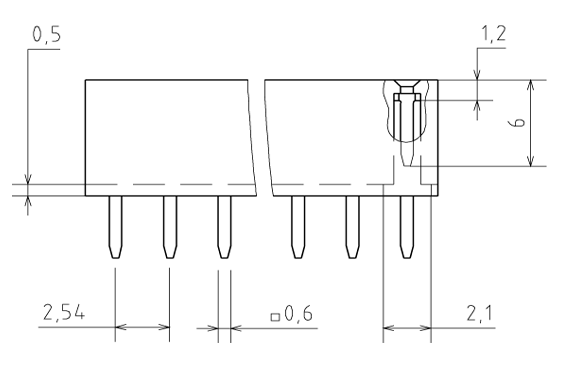

Разъемы PBS представляют из себя однорядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2,54мм, 2,00мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBS) и под прямым углом (PBS-R). Разъемы PBS, PBS-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм. (PBS(R ) от 1 до 40 контактов
– с шагом 2,00 мм. (PBS2(R) от 1 до 40 контактов, а PBD2 ( R) от 4до 80 контактов)
