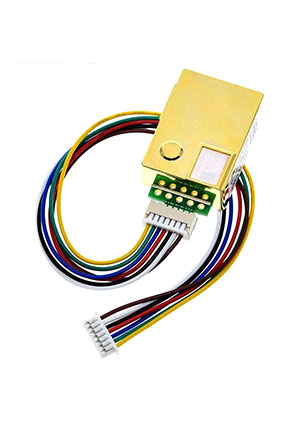

GAS SENSOR CABLE FOR MH-Z19B, Коннектор для MH-Z19B-5000С нн 2013779654

Датчик CO2 MH-Z19 B от компании «Winsen» - предназначен для измерения концентрации углекислого газа (CO2) в воздухе. Не смотря на свои не большие размеры, датчик CO2 Z19B достаточно сложное устройство, состоящее из: контроллера, аналого-цифрового преобразователя, ИК сенсоров и герметичной колбой наполненной эталоном воздуха с содержанием в нем CO2 - 400 ppm.
Датчик CO2 MH-Z19B работает по следующей схеме: встроенный в него контроллер получает данные от NDIR сенсоров и сравнивает их с эталоном, разницу показаний после преобразований он отправляет по UART порту, к подключенному к нему внешнему контроллеру. Так же показания CO2 с датчика MH-Z19, можно снимать в виде ШИМ сигнала.
Технические параметры
Измеряемый параметр: CO2
Измеряемый диапазон: 0 - 5000 ppm
Время холодного старта: 180 сек.
Интерфейс: UART
Варианты выходного сигнала: ШИМ, UART
Напряжение питания: 3,3 - 5,5 В
Среднее потребление тока: 18 мА
Интерфейсный уровень TTL: 3,3 В
Рабочая температура: 0 .. 50 ^оC
Допустимая влажность: 95%
