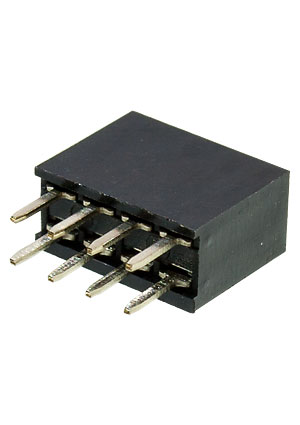

PBD-8, гнездо на плату шаг 2.54мм 2x4 прям. (L-KLS1-208-2-08-S)

Номенклатурный номер: 30700684
Производитель: KLS

PBD-8, гнездо на плату шаг 2.54мм 2x4 прям. (L-KLS1-208-2-08-S) KLS

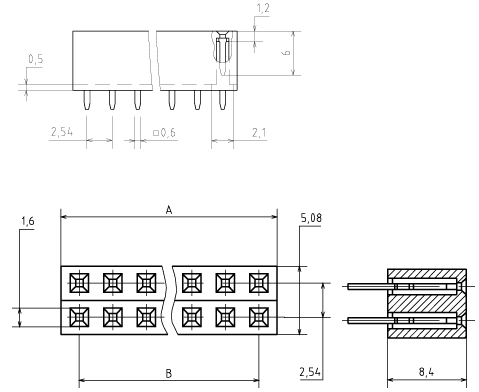

KLS Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 30700684
Артикул: PBD-8
Производитель: KLS
Заводская упаковка: - по 1000 шт.
PBD-8 (datasheet)
Наличие:  11143 шт.
Поставка: со склада в Москве
Цены :
от 1000 - 3.55 руб.
от 700 - 3.79 руб.
от 400 - 4.02 руб.
от 100 - 4.26 руб.
мин.заказ 100

Описание

Разъемы PBD представляют из себя двухрядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2.54, 2, 1.27 мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBD) и под прямым углом (PBD-R). Разъемы PBD, PBD-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм, PBD (R) от 2 до 80 контактов
– с шагом 2,00 мм, PBD2 (R) от 4до 80 контактов)
– с шагом 1,27 мм, PBD1.27 (S)от 4 до 80

Технические
характеристики

Технические характеристики

Серия PBD
Производитель KLS
Функциональное назначение гнездо на плату
Количество рядов 2
Форма контактов прямые
Шаг контактов,мм 2.54
Количество контактов 8
Материал изолятора полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм 500
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.01
Рабочий ток,А 1
Предельное напряжение не менее,В 1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В 500
Рабочая температура,оС -25...105
Вес:0.84 гр.

Документация

PBD-8 (datasheet)

Сайт производителя: KLS
