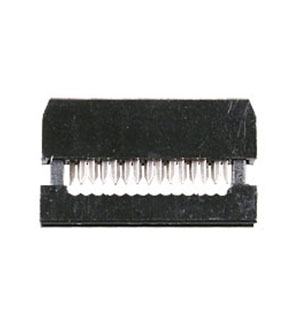

IDC2-14F, гнездо на шлейф шаг 2.00мм (L-KLS1-204B-14-B)

Номенклатурный номер: 37530
Производитель: KLS

Номенклатурный номер: 37530

IDC2-14F, гнездо на шлейф шаг 2.00мм (L-KLS1-204B-14-B) KLS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDC2-14F

Заводская упаковка: - по 130 шт.

Производитель	KLS
Серия	BH2/IDC2
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Форма контактов	прямые
все параметры

Наличие: 3 шт.

Поставка: со склада в Москве

Цены :

от 500 - 16.70 руб.
от 350 - 17.83 руб.
от 200 - 18.97 руб.
от 50 - 20.10 руб.
от 3 - 29.00 руб.

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические характеристики

Производитель	KLS
Серия	BH2/IDC2
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Форма контактов	прямые
Шаг контактов,мм	2
Количество контактов	14
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	3 гр.

Информация о бренде

Сайт производителя: KLS
О производителе
Все товары бренда: KLS

Документация

IDC2-14F (datasheet)
