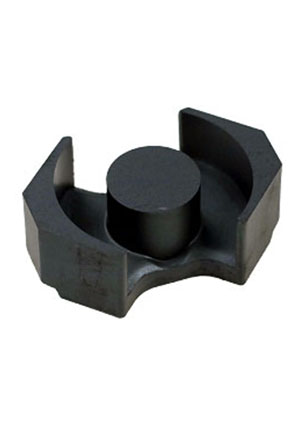

J4RM8, F1 ферритовый сердечник RM8

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция
