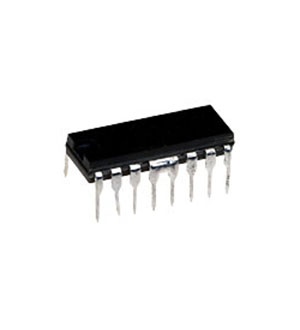

К1182ПМ1Р, фазовый регулятор (КР1182ПМ1)

К1182ПМ1Р, фазовый регулятор (КР1182ПМ1)
К1182ПМ1Р, фазовый регулятор (КР1182ПМ1) НТЦ СИТ



К1182ПМ1Р, фазовый регулятор (КР1182ПМ1) НТЦ СИТ

Информация для заказа
Номенклатурный номер 473107644

Характеристики

Наименование Цены, руб. с НДС Условие
поставки
НаличиеКупить
   К1182ПМ1Р, фазовый регулятор (КР1182ПМ1)
НТЦ СИТ
473107644
от 100 - 63.55
от 70 - 67.33
от 40 - 71.12
от 10 - 74.90
от 1 - 89.00
под заказ
цена ориентировочная
нет
 шт.
мин.заказ 100

Цены указаны с учетом НДС со склада в Москве


Документация на К1182ПМ1Р (datasheet)

Сайт производителя: НТЦ СИТ

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Описание

Микросхема К1182ПМ1Р является новым решением проблемы регулировки мощности в классе высоковольтных мощных электронных схем. Благодаря уникальной технологии возможно применение ИС для сети переменного тока до 230В, при этом необходимо минимальное количество внешних элементов. Представляют собой контроллер напряжения сетевого питания (схему фазового регулятора) и предназначены для плавного включения и выключения электрических ламп накаливания или регулировки их яркости свечения, а также для регулировки скорости вращения электродвигателей мощностью до 150 Вт и для управления силовыми приборами (тиристорами, симисторами). Реализация функции плавного включения-выключения позволит повысить срок службы лампы не менее чем на порядок. ИС состоит из двух высоковольтных тиристоров, включенных встречно-параллельно и управляемых от блока управления через два развязывающих диода. Имеет два силовых вывода для включения в цепь последовательно с нагрузкой, два вспомогательных вывода и два входа управления для подключения регулировочного резистора, конденсатора или других элементов управления. КР1182ПМ1 можно ставить в светильники, настенные электророзетки и выключатели и использовать для управления электронагревательными приборами. Включается последовательно с нагрузкой.
Корпус типа Power DIP-(12 4).

Особенности К1182ПМ1Р: Защита лампочки от перегорания при включении
Регулировка яркости свечения лампы накаливания
Плавное включение и выключение лампы накаливания
Последовательное включение с нагрузкой
Ограничение выдаваемой на нагрузку мощности при достижении
предельно допустимой мощности рассеивания ИС.
Низковольтные и маломощные внешние элементы управления
Температурный диапазон от -40° до 70°С

Характеристики К1182ПМ1Р:
Остаточное напряжение тиристора 2,8В
Т ок потребления 2,8..5мА
Ток входа блока управления 40..150мкА
Ток входа управления тиристорами 0,15..1,2мА
Ток утечки входа блока управления <5мкА

Предельные параметры К1182ПМ1Р:
Напряжение сети 80..276В
Частота сети 40..70Гц
Максимальный ток нагрузки 1,2А
Мощность нагрузки 150Вт
Максимальная рассеиваемая мощность (при t= 90°C) 4Вт
Максимальная рассеиваемая мощность (при t= 70°C) 1Вт
