КР1533ТМ2, (SN74ALS74AN)(2006г)

Номенклатурный номер: 52772
Производитель: Интеграл

Номенклатурный номер: 52772

КР1533ТМ2, (SN74ALS74AN)(2006г) Интеграл

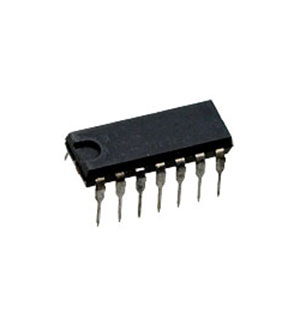

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: КР1533ТМ2

Производитель	ИНТЕГРАЛ
Тип логики	D-триггер
Полярность	прямой/инвертирующий
Тип входа	TTL
Корпус	201.14-1
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 100 - 15.00 руб.
от 70 - 15.67 руб.

Цифровая интегральная схема транзисторной логики с диодами Шоттки серии ТТЛ. Микросхемы КР1533ТМ2 представляют собой два D-триггера синхронных с дополняющими входами и независимой установкой в состояние лог.0 (R1, R2) и лог.1 (S1, S2). Содержат 110 интегральных элементов. Пластмассовый корпус типа 2102Ю.14-В, масса не более 1 г.

Основные параметры КР1533ТМ2:
Напряжение питания (Vcc) 5В ±10%
Входной ток (0/1), не более 20мкА/200мкА
Ток потребления (статический), max 4мА
Выходной ток лог. "0", не менее 15мА
Выходной ток лог. "1", не менее 0,4мА
Типовая задержка 13-18нс
Тактовая частота до 34МГц
Входной уровень "0" < 0,8В
Входной уровень "1" > 2,0В
Выходной уровень "0" < 0,4В
Выходной уровень "1" > 2,4В
Фронт входного импульса, max:
входы R, S, D 1мкс
вход C 50нс
Рабочий диапазон температур -10oC…70°C
КорпусDIP-14
Импортный аналог 74ALS74, SN74ALS74AN>

Технические характеристики

Информация о бренде

Сайт производителя: Интеграл
О производителе
Все товары бренда: Интеграл

Документация

Аналоги и замены для КР1533ТМ2 сравнить все

Фото	Наименование	Наличие	Цена
	К555ТМ2, (1990-97г) МЕЗОН	701 шт.	от 27.88 руб./шт от 1000 шт
	К155ТМ2, (SN7474N)(90-99г) ИНТЕГРАЛ	426 шт.	от 55.14 руб./шт от 1000 шт

Фото	Наименование	Наличие	Цена
	RC(PBF)-4.8мм белая, термоусадочная трубка (1м) Radpol	150 м.	от 60.65 руб./м за 150 м
	ТУТ (HF)-4/2 желтая, термоусадочная трубка 2:1 4мм КВТ	32 м.	от 11.97 руб./м за 500 м
	ТУТнг-1.5/0.75 желто-зеленая, термоусадочная трубка 2:1 1.5/0.75 мм желто-зеленая нарезка 1 м ТУТ1.5 Rexant	7 м.	от 13.29 руб./м за 500 м

Доставка и оплата

Доставка

самовывоз из офиса в Москве
курьерская доставка по Москве и С.-Петербургу
ПВЗ Яндекс-Доставка, СДЭК
почта России
экспресс-доставки: Деловые линии, MajorExpress, ТК Энергия

Оплата

самовывоз из офиса в Москве
курьерская доставка по Москве и С.-Петербургу
ПВЗ Яндекс-Доставка, СДЭК
почта России
экспресс-доставки: Деловые линии, MajorExpress, ТК Энергия

Гарантия

гарантия 6 месяцев
собственный сервисный центр
ремонт измерительных приборов и паяльных станций

Производитель	Интеграл
Тип логики	D-триггер
Полярность	прямой/инвертирующий
Тип входа	TTL
Тип выхода	TTL
Семейство логических элементов	1533
Время задержки, нс	28
Напряжение питания, В	4.5...5.5
Количество контуров	2
Количество входных линий	2
Количество выходных линий	2
Корпус	201.14-1
Рабочая температура	-10...+70
Вес:	1 гр.
