B65815E250A87, B65815E0250A087, 2*феррит N87 RM12

Номенклатурный номер: 53224280
Производитель: TDK EPCOS

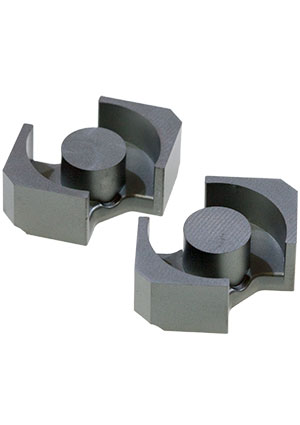

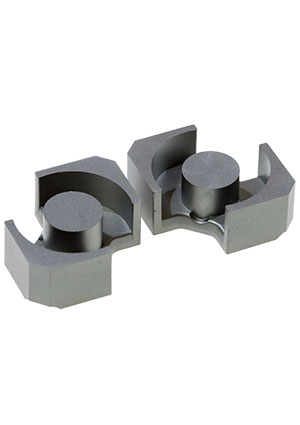

B65815E250A87, B65815E0250A087, 2*феррит N87 RM12 TDK EPCOS
TDK EPCOS Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 53224280
Артикул: B65815E250A87
Производитель: TDK EPCOS
Заводская упаковка: - по 100 шт.

B65815E250A87 (datasheet)

Наличие:  249 шт.
Поставка: со склада в Москве
Цены :
от 150 - 353.77 руб.
от 105 - 377.51 руб.
от 60 - 401.26 руб.
от 15 - 425.00 руб.
от 1 - 510.00 руб.
мин.заказ 1

Описание

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические
характеристики

Технические характеристики

Производитель TDK EPCOS
Компонент набора ромбический
Тип RM12
Материал магнитопровода N87
Величина магнитного зазора, мм 0.7
Начальная магнитная проницаемость 2200
Конструктив магнитопровода ромбический
Вес:49 гр.

Документация

B65815E250A87, B65815E0250A087, 2*феррит N87 RM12 (печатный каталог ПЛАТАН)

B65815E250A87 (datasheet)

Сайт производителя: TDK EPCOS

Доставка

Мы работаем с разными грузовыми компаниями:

  • самовывоз из офиса в Москве
  • курьерская доставка по Москве и С.-Петербургу
  • ПВЗ Яндекс-Доставка, СДЭК
  • почта России
  • экспресс-доставки: Деловые линии, MajorExpress, ТК Энергия

Оплатить товар можно:

  • Банковским переводом
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Пластиковой картой Visa/MasterCard/Мир (кроме клиентов с самовывозом из Санкт-Петербурга)

Аналоги и замены для B65815E250A87   сравнить все

Фото Наименование Наличие Цена
B65815E160A41, B65815E0160A041, 2*феррит N41 RM12

B65815E160A41, B65815E0160A041, 2*феррит N41 RM12
TDK EPCOS

под заказ от 256.60 руб./шт за 80 шт
