B65887ER87, B65887E0000R087, 2*феррит N87 RM14

Номенклатурный номер: 56690
Производитель: TDK EPCOS

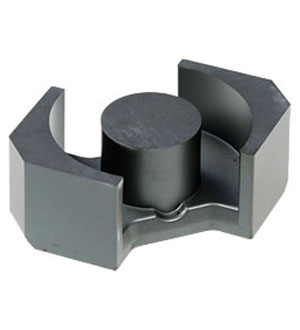

TDK EPCOS B65887ER87, B65887E0000R087, 2*феррит N87 RM14 TDK EPCOS
   Изображения служат только для ознакомления
Наличие: под заказ
Цены (уточняются по запросу на почту):
от 100 - 594.03 руб.
мин.заказ 100 шт

Информация для заказа

Номенклатурный номер: 56690
Артикул: B65887ER87
Производитель: TDK EPCOS

TDK EPCOS

Описание

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция
Показать весь тект

Технические характеристики

Производитель TDK EPCOS
Компонент набора ферритовый сердечник
Тип RM14
Материал магнитопровода N87
Индуктивность одного витка, нГн 6000
Начальная магнитная проницаемость 2200
Верхняя рабочая частота материала магнитопровода, кГц 500
Конструктив магнитопровода ромбический

Документация

B65887ER87, B65887E0000R087, 2*феррит N87 RM14 (печатный каталог ПЛАТАН)

B65887ER87 (datasheet)

Сайт производителя: TDK EPCOS
