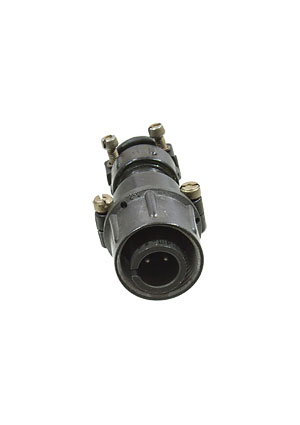

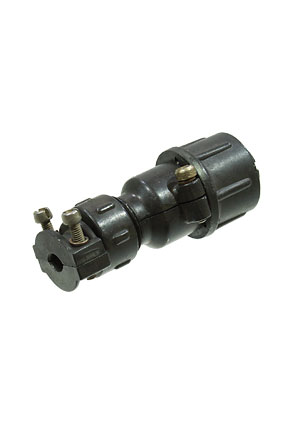

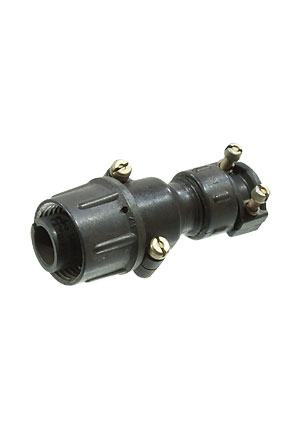

ШР16П2НГ5, вилка с неэкран.патрубком на кабель (ОТК)

Номенклатурный номер: 571062349
Производитель: Элекон

Номенклатурный номер: 571062349

ШР16П2НГ5, вилка с неэкран.патрубком на кабель (ОТК) Элекон

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: ШР16П2НГ5

Производитель	ЭЛЕКОН
Серия	ШР
Функциональное назначение	вилка
Форма контактов	прямые
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 20 - 1209.00 руб.
от 14 - 1239.33 руб.
от 8 - 1269.67 руб.

Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Технические характеристики

Производитель	Элекон
Серия	ШР
Функциональное назначение	вилка
Способ монтажа	пайка на кабель
Форма контактов	прямые
Материал корпуса	металл
Материал изолятора	карболит
Сопротивление изолятора не менее,МОм	1000
Покрытие контактов	серебро
Сопротивление контактов не более,Ом	0.01
Максимальный ток, не более,А	25
Рабочее напряжение ,В	850
Рабочая температура,оС	-60...110
Вес:	34 гр.

Информация о бренде

Сайт производителя: Элекон
О производителе
Все товары бренда: Элекон

Документация

ШР16П2НГ5 (datasheet)
