PWL-19R, вилка на плату 3.96мм угл.

Номенклатурный номер: 585132143
Производитель: Just Make

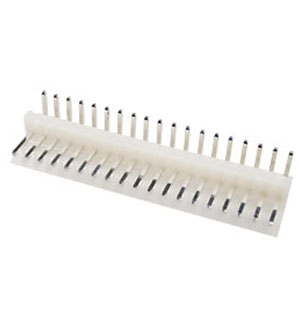

PWL-19R, вилка на плату 3.96мм угл. Just Make
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 585132143
Артикул: PWL-19R
Производитель: Just Make

PWL-19R (datasheet)

Наличие:  70 шт.
Поставка: со склада в Москве
Цены :
от 500 - 13.44 руб.
от 350 - 14.36 руб.
от 200 - 15.28 руб.
от 50 - 16.20 руб.
от 20 - 24.00 руб.
ЦЕНА СНИЖЕНА
мин.заказ 20

Описание

Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические
характеристики

Технические характеристики

Серия PWL
Производитель Just Make
Функциональное назначение вилка
Способ монтажа на плату
Количество рядов 1
Форма контактов угол 90о
Шаг контактов,мм 3.96
Количество контактов в ряду 19
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:10 гр.

Документация

PWL-19R, вилка на плату 3.96мм угл. (печатный каталог ПЛАТАН)

PWL-19R (datasheet)
