КР580ВИ53, (IC8253A)(08-09)

КР580ВИ53 – трехканальный программируемый таймер для организации работы микропроцессорных систем в режиме реального времени, входящий в состав микропроцессорного комплекта КР580. На выходах микросхемы формируются сигналы с различными запрограммированными временными параметрами. Микросхема может работать как программируемый тактовый генератор, счетчик событий, бинарный перемножитель, цифровой одновибратор, часы реального времени.
В состав ПТ входит:
- буфер канала данных,
- логика чтения/записи, определяющая, к какому каналу обращается процессор,
- три независимых канала (каждый канал включает в себя 16-разрядный счетчик, регистр режима, схему управления и схему синхронизации).
Программируемый таймер реализован в виде трех независимых 16-разрядных каналов с общей схемой управления. Каждый канал может работать в шести режимах: прерывание термического счета, ждущий мультивибратор, генератор импульсов, генератор меандра, одиночный программно формируемый стробирующий сигнал, схемотехнически управляемый строб.
Выбор режим работы канала и сам канал определяется управляющим словом, которое также определят тип счета (двоичный или двоично-десятичный) и формат чисел (одно или двухбайтовый).
Обмен информацией с микропроцессором осуществляется по 8-разрядному двунаправленному каналу данных. Максимальное значение счета в двоичном коде 21*6; в двоично-десятичном 10*4.
Частота синхронизации 2 МГц
Аналог Intel i8253

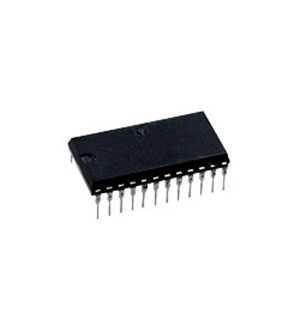

Тип корпуса DIP-24
