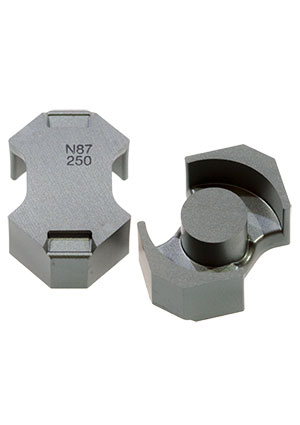

B65811J250A87, B65811J0250A087, 2*феррит N87 RM8

Номенклатурный номер: 656544694
Производитель: TDK EPCOS

Номенклатурный номер: 656544694

B65811J250A87, B65811J0250A087, 2*феррит N87 RM8 TDK EPCOS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: B65811J250A87

Заводская упаковка: - по 200 шт.

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM8
все параметры

Наличие: 102 шт.

Поставка: со склада в Москве

Цены :

от 100 - 204.60 руб.
от 70 - 210.40 руб.
от 40 - 216.20 руб.
от 10 - 222.00 руб.
от 1 - 240.00 руб.

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические характеристики

Информация о бренде

Сайт производителя: TDK EPCOS
Все товары бренда: TDK EPCOS

Документация

B65811J250A87, B65811J0250A087, 2*феррит N87 RM8 (печатный каталог ПЛАТАН)

B65811J250A87 (datasheet)

Аналоги и замены для B65811J250A87 сравнить все

Фото	Наименование	Наличие	Цена
	B65811F400A48, B65811F0400A048, 2*феррит N48 RM8 TDK EPCOS	под заказ	от 60.96 руб./шт от 150 шт
	B65811JR41, B65811J0000R041, 2*феррит N41 RM8 TDK EPCOS	под заказ	от 101.60 руб./шт от 50 шт

Для подбора аналогов обратитесь в службу технической поддержки.

Фото	Наименование	Наличие	Цена
	Припой ПОС60 ПРВ 1.0ММ катушка 250Г, проволока 1мм Sn60Pb40 Изагри	1 шт.	от 1118.04 руб./шт за 30 шт
	SAC305 ПРВ 0.5мм 250 г, Sn96,5Ag3Cu.5 бессвинцовый припой Изагри	1 шт.	от 4123.35 руб./шт за 20 шт

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM8
Материал магнитопровода	N87
Начальная магнитная проницаемость	2200
Конструктив магнитопровода	ромбический
Вес:	15 гр.
