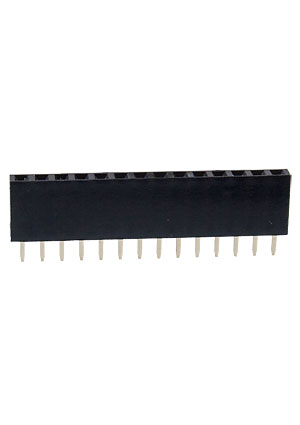

PBS-14, гнездо на плату шаг 2.54мм 1x14 прям. (L-KLS1-208-1-14-S)

Номенклатурный номер: 668029766
Производитель: KLS

Номенклатурный номер: 668029766

PBS-14, гнездо на плату шаг 2.54мм 1x14 прям. (L-KLS1-208-1-14-S) KLS

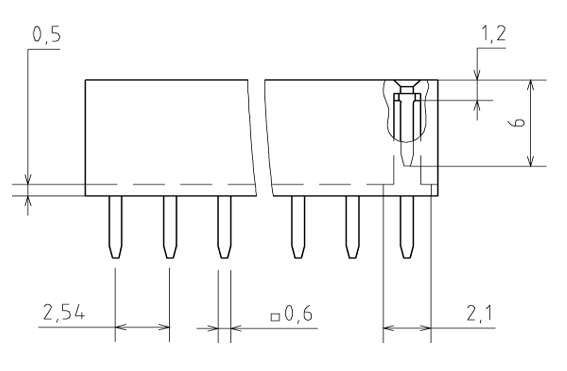

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PBS-14

Производитель	KLS
Функциональное назначение	гнездо на плату
Шаг контактов,мм	2.54
Количество контактов	14
все параметры

Наличие: 2251 шт.

со склада в Москве

Цены :

от 1000 - 7.54 руб.
от 700 - 8.03 руб.
от 400 - 8.53 руб.
от 100 - 9.02 руб.
от 10 - 16.00 руб.

Разъемы PBS представляют из себя однорядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2,54мм, 2,00мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBS) и под прямым углом (PBS-R). Разъемы PBS, PBS-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм. (PBS(R ) от 1 до 40 контактов
– с шагом 2,00 мм. (PBS2(R) от 1 до 40 контактов, а PBD2 ( R) от 4до 80 контактов)

Технические характеристики

Производитель	KLS
Серия	PBS
Функциональное назначение	гнездо на плату
Количество рядов	1
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	14
Материал изолятора	полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм	500
Материал контактов	фосфористая бронза
Сопротивление контактов не более,Ом	0.01
Рабочий ток,А	1
Предельное напряжение не менее,В	1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В	500
Рабочая температура,оС	-25...105
Вес:	1 гр.

Информация о бренде

Сайт производителя: KLS
О производителе
Все товары бренда: KLS

Документация

PBS-14 (datasheet)
