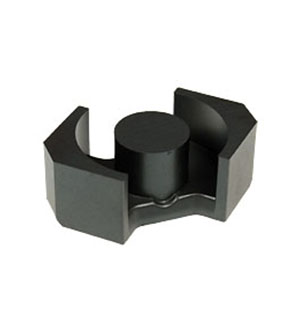

B65807J160A41, B65807J0160A041, 2*феррит N41 RM6

Номенклатурный номер: 673158033
Производитель: TDK EPCOS

B65807J160A41, B65807J0160A041, 2*феррит N41 RM6 TDK EPCOS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 673158033
Артикул: B65807J160A41
Производитель: TDK EPCOS

B65807J160A41 (datasheet)

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 150 - 98.08 руб.
от 105 - 106.05 руб.

Описание

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические
характеристики

Технические характеристики

Документация

B65807J160A41, B65807J0160A041, 2*феррит N41 RM6 (печатный каталог ПЛАТАН)

B65807J160A41 (datasheet)

Сайт производителя: TDK EPCOS

Доставка

Мы работаем с разными грузовыми компаниями:

самовывоз из офиса в Москве
курьерская доставка по Москве и С.-Петербургу
ПВЗ Яндекс-Доставка, СДЭК
почта России
экспресс-доставки: Деловые линии, MajorExpress, ТК Энергия

Оплатить товар можно:

Банковским переводом
Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
Пластиковой картой Visa/MasterCard/Мир (кроме клиентов с самовывозом из Санкт-Петербурга)

Возможно понадобится

Указано наличие на складе. Цены указаны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с п. 2 ст. 437 ГК РФ. При заказе через сайт счет на оплату выставляется в онлайн-режиме и товар резервируется на 3 рабочих дня.

Производитель	TDK EPCOS
Компонент набора	ферритовый сердечник
Тип	RM6
Материал магнитопровода	N41
Начальная магнитная проницаемость	2800
Конструктив магнитопровода	ромбический
Вес:	6 гр.
