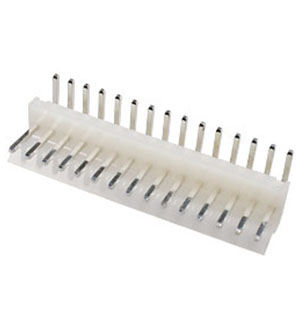

PWL-15R, вилка на плату 3.96мм угл.

Номенклатурный номер: 728763060
Производитель: Just Make

Номенклатурный номер: 728763060

PWL-15R, вилка на плату 3.96мм угл. Just Make
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PWL-15R

Серия PWL
Производитель JUST MAKE
Функциональное назначение вилка
Количество рядов 1
Шаг контактов,мм 3.96
Количество контактов в ряду 15
все параметры
Наличие:  16 шт.
со склада в Москве
Цены :
от 2000 - 9.64 руб.
от 1400 - 9.89 руб.
от 800 - 10.15 руб.
от 200 - 10.40 руб.
от 5 - 27.00 руб.
ЦЕНА СНИЖЕНА
мин.заказ 5
Разъемы низковольтного питания используются для подводки питания и управляющих сигналов к внутренним устройствам. Разъемы выпускаются с шагом 2.5 (серия OWF, CWF), 2.54 мм (серия WF), 3.96 мм (серия PWL, PW) и 5.08 мм (серия MPW). Гнездо (розетка) монтируется на кабель и поставляется в комплекте с контактами (отдельно на ленте). Крепление контакта в корпусе розетке обеспечивается специальным «язычком», который препятствует выпадению контакта, поэтому для демонтажа контактов требуется специальный инструмент. Вилки монтируются на плату и выпускаются в двух исполнениях: для вертикального монтажа или монтажа под прямым углом.
Фиксация сочленения гнезда и вилки осуществляется благодаря специальным шпонкам на корпусах разъемов.
Номинальное напряжение: 250 В
Максимальное напряжение: 1500 В в течение одной минуты
Материал корпуса: нейлон
Материал контактов: фосфористая бронза, олово

Технические характеристики

Серия PWL
Производитель Just Make
Функциональное назначение вилка
Способ монтажа на плату
Количество рядов 1
Форма контактов угол 90о
Шаг контактов,мм 3.96
Количество контактов в ряду 15
Материал изолятора нейлон
Сопротивление изолятора не менее,МОм 1000
Материал контактов фосфористая бронза
Сопротивление контактов не более,Ом 0.2
Рабочий ток,А 3
Предельное напряжение не менее,В 1500 В в течение 1 мин.
Рабочее напряжение,В 250
Рабочая температура,оС -30...90
Вес:8 гр.
Информация о бренде
Все товары бренда: Just Make

Документация

PWL-15R, вилка на плату 3.96мм угл. (печатный каталог ПЛАТАН)

PWL-15R (datasheet)

Аналоги и замены для PWL-15R

Для подбора аналогов обратитесь в службу технической поддержки.
